[가스안전] 대구경 플랜지형 가스누설차단장치 차단부 / 산업용 가스 차단 밸브 (ASV 50AF/65A)
💡 대구경 플랜지형 가스누설차단장치 (가스차단기) 차단부 요약
본 제품은 50AF, 65A 규격의 대형 배관에 플랜지(Flange) 방식으로 연결되는 산업용 가스누설차단장치 구동부입니다. DC 30V의 고출력 전원을 사용하여 가스 누출 사고 시 19초 이내에 밸브를 안전하게 자동 폐쇄합니다. 대형 건물, 공장, 플랜트 등 고용량 가스 설비의 안전을 책임지는 필수 가스 차단 밸브입니다.

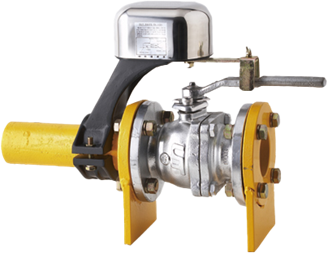

Large Flange Type Gas Shut-off Device MODEL: ASV 50AF, 65A (플랜지형 차단부)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) | |
|---|---|---|
| 모 델 명 | ASV 50AF | ASV 65A |
| 사용관경 | 50AF (플랜지 규격) | 65A (2 1/2") |
| 구동전원 | DC 30V (고출력 구동) | |
| 사용밸브 | 프랜지 타입 (Flange Type) 볼밸브 | |
| 감 속 비 | 1900 : 1 (정밀 감속기어) | |
| 차단시간 | 19초 이내 (안전 속도 제어) | |
| 개폐각도 | 90도 | |
| 기어재질 | SM45C (고강도 탄소강) | |
| 외형재질 | 몸체: AL다이캐스팅 / 케이스: STS304(스텐) | |
| 사용온도 | -10℃ ~ 40℃ | |
| 사용습도 | 0 ~ 85% RH | |
| 취부방식 | 배관 볼트 조임 | |
| 외형치수 | Φ 136 X 240 X 290mm | Φ 136 X 240 X 320mm |
| 중 량 | 3.4 Kg | 4.1 Kg |

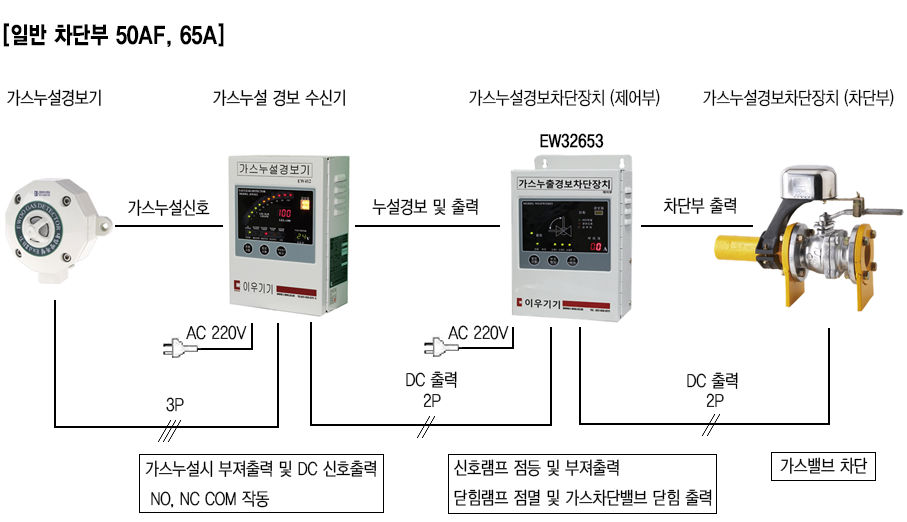

⚙️ 작동 계통도 (Operation Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
