[가스안전] 방폭형 가스누설차단장치 차단부 / 산업용 방폭 가스 밸브 (25A/32A/40A)
💡 방폭형 가스누설차단장치 (가스차단기) 차단부 요약
본 제품은 폭발 위험이 있는 산업 현장에 설치되는 내압 방폭형(Ex d IIB T4) 가스누설차단장치 구동부입니다. 25A, 32A, 40A 배관 규격에 적용되며, 가스 누출 시 DC 24V 신호를 받아 17초 이내에 밸브를 안전하게 자동 차단합니다. 화학 공장, 가스 저장소 등 고위험 시설의 안전을 위한 필수 방폭 가스 밸브입니다.
Explosion-Proof Gas Shut-off Device MODEL: SA05X-EW25, EW32, EW40 (방폭형)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) | ||
|---|---|---|---|
| 모 델 명 | SA05X-EW25 | SA05X-EW32 | SA05X-EW40 |
| 사용관경 | 25A (1") | 32A (1 1/4") | 40A (1 1/2") |
| 구동전원 | DC 24V | ||
| 방폭등급 | Ex d IIB T4 (내압 방폭 구조) | ||
| 토 오 크 | 50 N.m (강력한 회전력) | ||
| 차단시간 | 17초 이내 | ||
| 개폐각도 | 90° ± 5° | ||
| 절연내력 | AC 1800V / 1min | ||
| 절연처리 | DC 500V more than 100M ohm | ||
| 외형재질 | Aluminum (내구성 강한 알루미늄) | ||
| 표면처리 | Anodizing (아노다이징) | ||
| 외부코팅 | Polyester (폴리에스테르 코팅) | ||
| 작동온도 | -20°C ~ 55°C | ||
| 리미트 스위치 | Open / Close 상태 확인용 스위치 내장 | ||
| 취부방식 | 배관 볼트 조임 | ||
| 외형치수(mm) | 193 X 83 X 199 mm | ||
| Cable entries | 2-PF 1/2" | ||
| 중 량 | 11.5 kg | ||

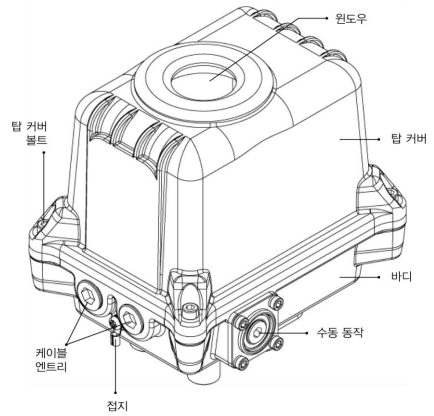

✨ 주요 기능 (Functions)

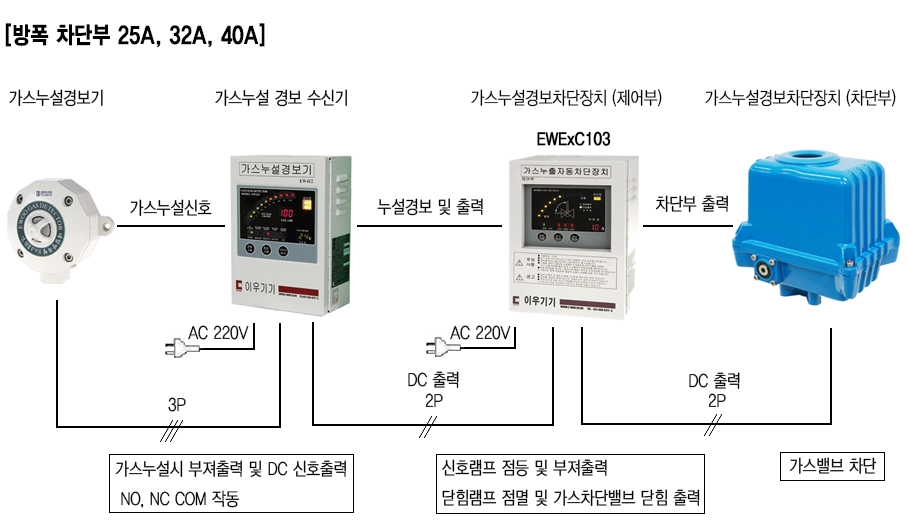

⚙️ 작동 계통도 (System Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
[주]유한테크
이 게시물을
조회 수: 7

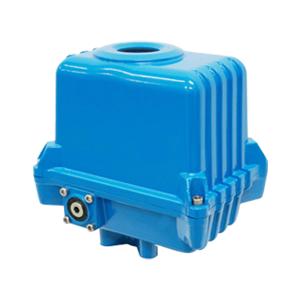

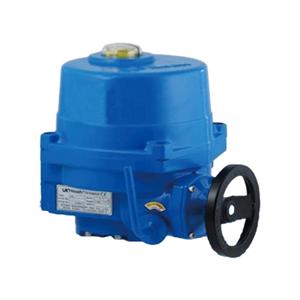

Model: SA05X-EW25, SA05X-EW32, SA05X-EW40
조회 수: 7

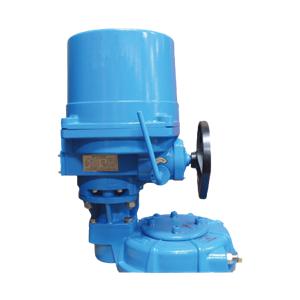

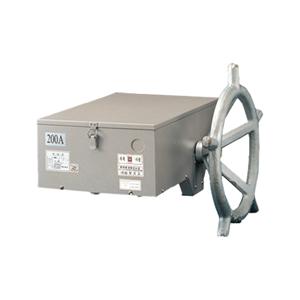

Model: NA028-EW125, NA080-EW150, NA100-EW200
