NA015-EW80, NA019-EW100
산업용 방폭 가스 차단기
🔥 제품 핵심 요약: 대형 내압방폭 가스누설차단장치 (80A, 100A)
NA015-EW80 / NA019-EW100 모델은 80A, 100A 대형 배관에 적용되는 산업용 방폭 가스차단기입니다. Ex d IIB T4 방폭 인증을 획득하여 고위험 지역에서도 안전하게 작동하며, 최대 190N.m의 압도적인 토크로 대구경 밸브를 확실하게 제어합니다. 알루미늄 바디와 특수 코팅으로 내구성을 높인 현장 맞춤형 안전 설비입니다.
방폭 가스차단기 사양
| 항 목 | 규 격 | |
|---|---|---|
| 모 델 명 | NA015-EW80 / NA019-EW100 | |
| 사용 관경 | 80A / 100A | |
| 구동 전원 | DC 24V | |
| 방폭 등급 | Ex d IIB T4 (내압방폭) | |
| 토 오 크 | EW80: 150N.m / EW100: 190N.m (고출력 | |
| 차단 시간 | 20초 이내 | |
| 개폐 각도 | 90° ± 5° | |
| 절연 내력 | AC 1800V/ 1min | |
| 절연 처리 | DC 500V more than 100M ohm | |
| 외형 재질 | Aluminum (아노다이징) | |
| 표면 처리 | Anodizing | |
| 외부 코팅 | Polyester | |
| 작동 온도 | -20°C ~ 55°C | |
| 리미트 스위치 | Open/ Close 리미트 스위치 | |
| 취부 방식 | 배관 볼트 조임 | |
| 외형치수(mm) | 254 x 274 x 224 mm | |
| Cable entries | 2-PF 3/4" | |
| 중 량 | 11.5kg | |

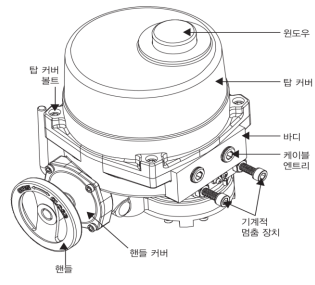

가스차단기 주요 기능
 |
 |

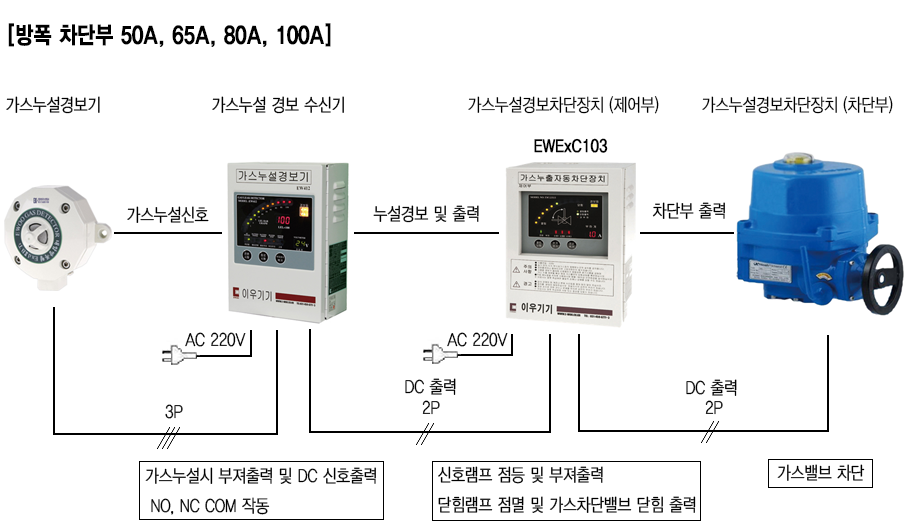

방폭 가스차단기 작동 계통도
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
