[가스안전] 초대형 방폭형 가스누설차단장치 차단부 / 산업용 방폭 가스 밸브 (125A/150A/200A)
💡 초대형 방폭형 가스누설차단장치 (가스차단기) 차단부 요약
본 제품은 폭발 위험 지역(Hazardous Area) 내 125A, 150A, 200A 초대형 배관에 설치되는 내압 방폭형(Ex d IIB T4) 가스누설차단장치 구동부입니다. 최대 1000N.m의 강력한 토크로 대형 밸브를 확실하게 제어하며, 가스 누출 시 DC 24V 신호를 받아 24초 이내에 밸브를 안전하게 자동 차단합니다. 대규모 플랜트 및 산업 시설에 필수적인 안전 장치입니다.
Extra-Large Explosion-Proof Gas Shut-off Device MODEL: NA028-EW125, NA080-EW150, NA100-EW200
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) | ||
|---|---|---|---|
| 모 델 명 | NA028-EW125 | NA080-EW150 | NA100-EW200 |
| 사용관경 | 125A (5") | 150A (6") | 200A (8") |
| 구동전원 | DC 24V | ||
| 방폭등급 | Ex d IIB T4 (내압 방폭 구조) | ||
| 토 오 크 | 280 N.m | 800 N.m | 1000 N.m |
| 차단시간 | 20초 이내 | 24초 이내 | 24초 이내 |
| 개폐각도 | 90° ± 5° | ||
| 절연내력 | AC 1800V / 1min | ||
| 절연처리 | DC 500V more than 100M ohm | ||
| 외형재질 | Aluminum (내구성 강한 알루미늄) | ||
| 표면처리 | Anodizing (아노다이징) | ||
| 외부코팅 | Polyester (폴리에스테르 코팅) | ||
| 작동온도 | -20°C ~ 55°C | ||
| 리미트 스위치 | Open / Close 상태 확인용 스위치 내장 | ||
| 취부방식 | 배관 볼트 조임 (플랜지 체결) | ||
| 외형치수(mm) | 32 X 1277 X 244 | 362 X 315 X 297 | |
| Cable entries | 2-PF 3/4" | ||
| 중 량 | 14 kg | 24 kg | |
✨ 주요 기능 (Functions)
 |
 |

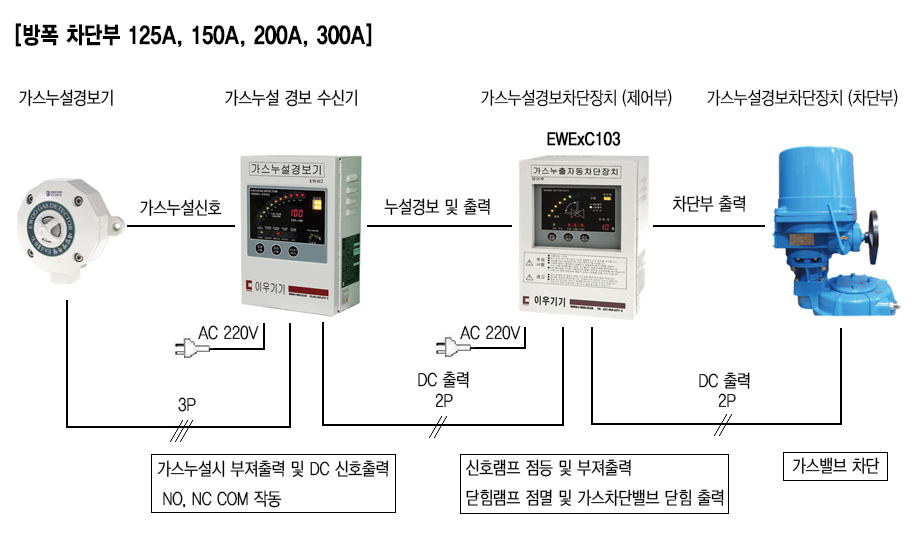

⚙️ 작동 계통도 (System Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
