[가스안전] 대구경 방폭형 가스누설차단장치 차단부 / 산업용 방폭 가스 밸브 (50A/65A)
💡 대구경 방폭형 가스누설차단장치 (가스차단기) 차단부 요약
본 제품은 폭발 위험 지역(Hazardous Area) 내 50A, 65A 중대형 배관에 설치되는 내압 방폭형(Ex d IIB T4) 가스누설차단장치 구동부입니다. 최대 90N.m의 강력한 토크로 대구경 밸브를 제어하며, 가스 누출 시 DC 24V 신호를 받아 17초 이내에 밸브를 신속하고 안전하게 자동 차단합니다.
Large Explosion-Proof Gas Shut-off Device MODEL: NA006-EW50, NA009-EW65 (방폭형)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) | |
|---|---|---|
| 모 델 명 | NA006-EW50 | NA009-EW65 |
| 사용관경 | 50A (2") | 65A (2 1/2") |
| 구동전원 | DC 24V | |
| 방폭등급 | Ex d IIB T4 (내압 방폭 구조) | |
| 토 오 크 | 60 N.m | 90 N.m |
| 차단시간 | 17초 이내 | |
| 개폐각도 | 90° ± 5° | |
| 절연내력 | AC 1800V / 1min | |
| 절연처리 | DC 500V more than 100M ohm | |
| 외형재질 | Aluminum (내구성 강한 알루미늄) | |
| 표면처리 | Anodizing (아노다이징) | |
| 외부코팅 | Polyester (폴리에스테르 코팅) | |
| 작동온도 | -20°C ~ 55°C | |
| 리미트 스위치 | Open / Close 상태 확인용 스위치 내장 | |
| 취부방식 | 배관 볼트 조임 (클램프 및 브라켓 방식) | |
| 외형치수(mm) | 229 X 270 X 188 mm | |
| Cable entries | 2-PF 3/4" | |
| 중 량 | 11.5 kg | |
✨ 주요 기능 (Functions)
 |
 |

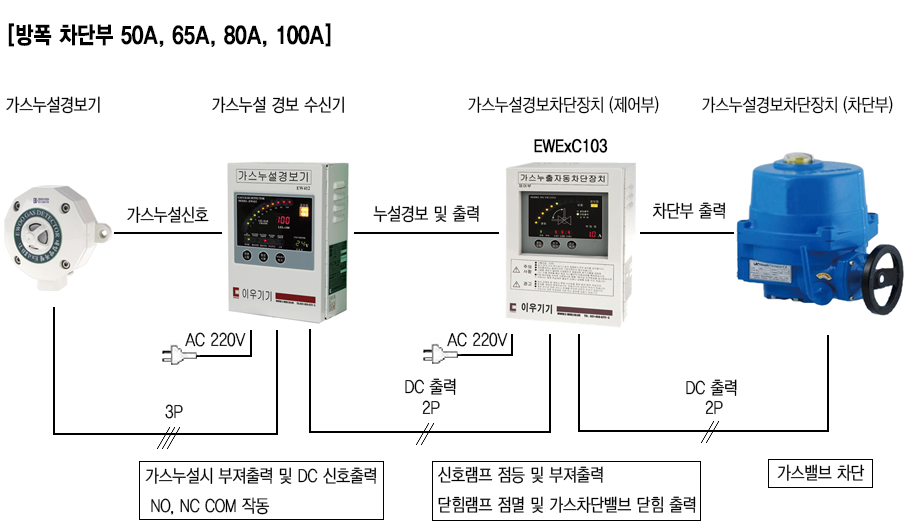

⚙️ 작동 계통도 (System Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
