[가스안전] 초대형 플랜지형 가스누설차단장치 차단부 / 산업용 가스 차단 밸브 (ASV 80A/100A)
💡 초대형 플랜지형 가스누설차단장치 (가스차단기) 차단부 요약
본 제품은 80A, 100A 규격의 초대형 배관에 플랜지(Flange) 방식으로 체결되는 산업용 가스누설차단장치 구동부입니다. DC 80V의 고전압 강력 모터를 탑재하여 가스 누출 시 27초 이내에 대형 밸브를 확실하게 자동 폐쇄합니다. 대규모 플랜트, 공장, 아파트 메인 관로 등 핵심 가스 시설의 안전을 위한 필수 가스 차단 솔루션입니다.

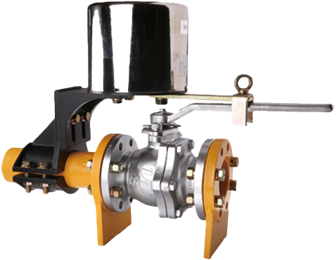

Large Capacity Flange Gas Shut-off Device MODEL: ASV 80A, 100A (플랜지형 차단부)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) | |
|---|---|---|
| 모 델 명 | ASV 80A | ASV 100A |
| 사용관경 | 80A (3") | 100A (4") |
| 구동전원 | DC 80V (초강력 구동 모터 적용) | |
| 사용밸브 | 프랜지 타입 (Flange Type) 볼밸브 | |
| 감 속 비 | 2500 : 1 (고토크 감속기) | |
| 차단시간 | 27초 이내 | |
| 개폐각도 | 90도 | |
| 기어재질 | SM45C (고강도 탄소강) | |
| 외형재질 | 몸체: 스틸(SB45C) / 케이스: STS304(스텐) | |
| 사용온도 | -10℃ ~ 40℃ | |
| 사용습도 | 0 ~ 85% RH | |
| 취부방식 | 감속기 장착 방식 (Direct Mounting) | |
| 외형치수 | Φ 197 X 198 X 328mm | |
| 중 량 | 12.8 Kg | |

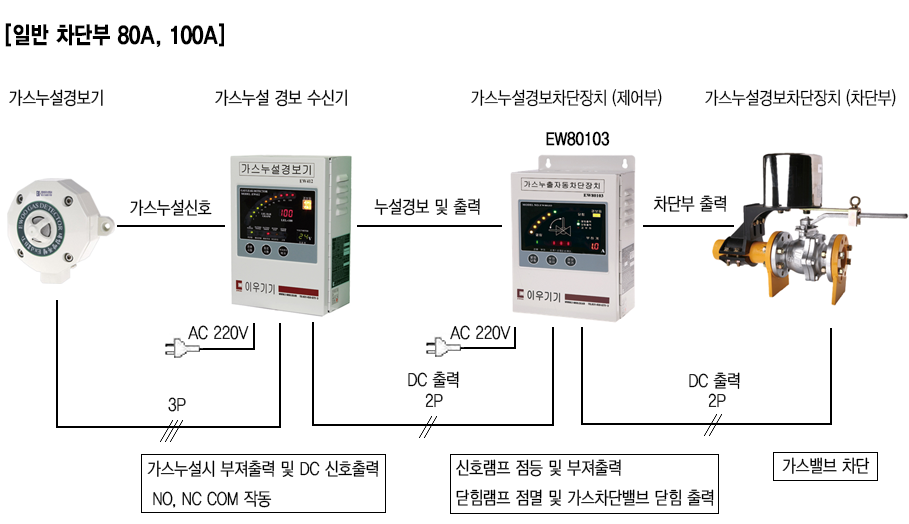

⚙️ 작동 계통도 (Operation Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
기술 상담 · 평일 09–18
가스 누설 시 자동 차단 설비로 안전을 완성합니다.
