1. 스위치는 왜 필요한가?

스위치가 만약 없다면 램프를 밝히려면(점등) 아래와 같이 해야 했을 것이다.

하루 종일 램프를 점등하려면 음식을 제대로 먹지도 못하고 잠도 자지도 못하고 계속 전선을 붙이고 있어야 한다.

(a) 램프를 점등하기 위해 케이블을 연결하기 전 모습

(b) 케이블을 연결 후 램프가 점등 된 모습

위(b)와 같은 불편함을 들기 위해 전기 스위치들이 만들어 졌다.

2. 접점에 대해서
접점의 개폐 동작에 의해, 전기를 차단하거나, 도통 시키거나 할 수 있습니다.
접점은, 스위치(switch)·릴레이(relay)·타이머·카운터(counter)등의 전기부품이 가지고 있습니다.
또한, 실제의 전기부품이 아니고(PLC 프로그램), sequencer의 내부 디바이스(device)인 타이머·카운터(counter)에 관해서도, 유사적으로 접점이라고 합니다.

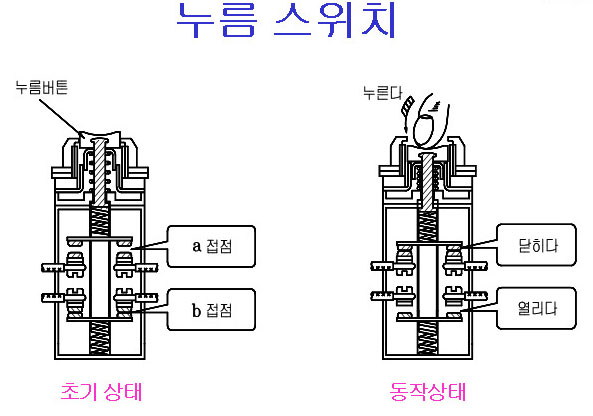

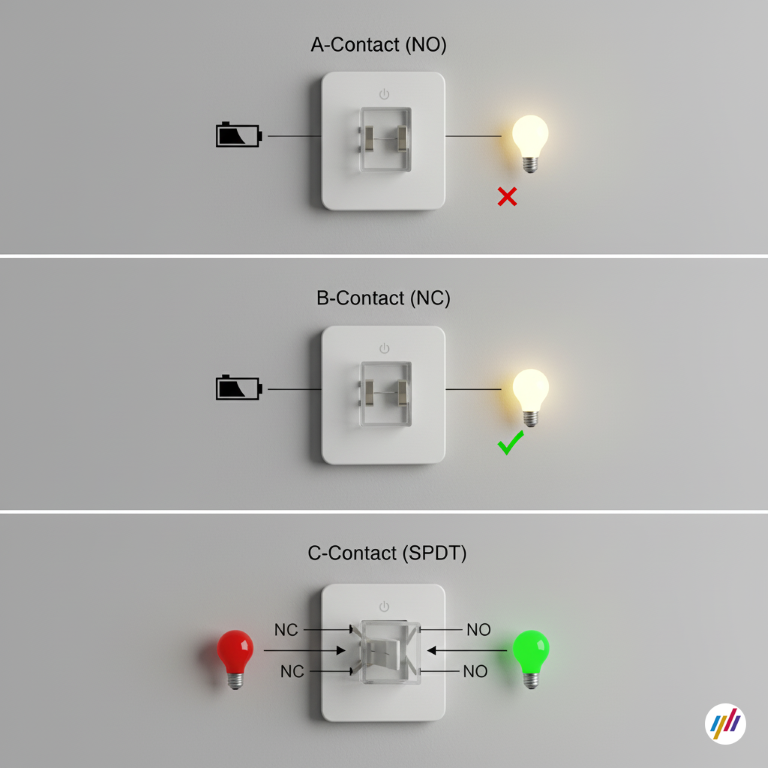

1) 아래 그림은a접점과 b접점을 설명하기 위해 만든 사진 입니다.

   전원(AC 220V) 연결한 후 상태입니다.

2)  A 접점에 대하여:

N.O(NOMAL OPEN) : 쉽게 말하자면 램프를 켜기 전 전선을 떼어놓은 상태

보통은, 열려 있는(램프를 켜기전 전선을 떼어 놓은 상태) 접점으로, 지령이 주어지면 접점이 닫는( 램프를 켤려고 전선을 붙인 )상태가 된다.
여기에서 말한다, 지령은 동작시킨다라는 의미로, 누르는 버턴이면, 버턴(button)을 누르는 동작이 지령에 해당합니다.
이름은, arbeit contact (일하는 접점)의 머리 문자에 유래합니다. 별명, 평소 열려있는 접점이라고도 부릅니다.

동작:누르는 버턴 스위치(switch)의 경우 누르지 않을 경우에 접점이 열고 있고, 눌렀을 경우에는 접점이 닫습니다.

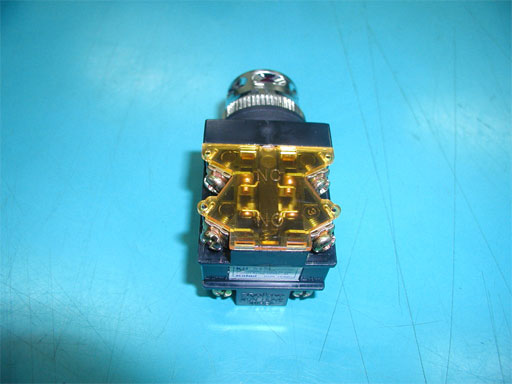

a. 아래 그림은 조광형 푸쉬버턴(PUSH BUTTON) 스위치이다. 자세히 보면 NO와 NC 글자가 보인다...NO 글자가 보이는 부분의 접점이 A접접이고 NC 글자가 보이는 부분의 접점이 B접점이다.

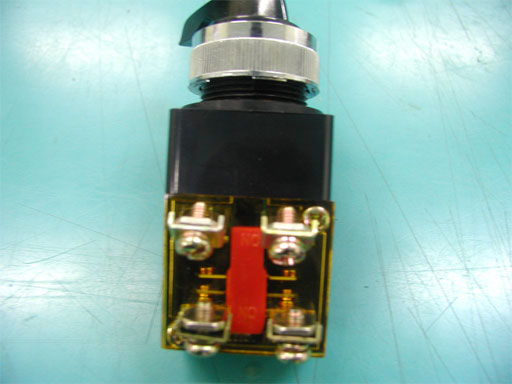

b. 아래 그림은 2단 셀렉터(SLECTER) 스위치이다. 자세히 보면 NO와 NC 글자가 보인다...NO 글자가 보이는 부분의 접점이 A접점이고 NC 글자가 보이는 부분의 접점이 B접점이다.

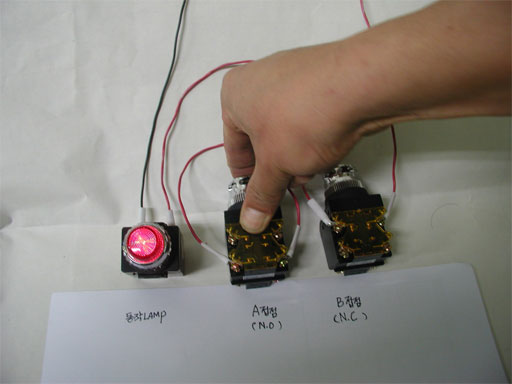

c. A접점을 동작 시켰을때 실제 사진입니다...

   A접점은 평소에 전기가 떼어 놓은 상태이지만 누르면 전기가 연결 된다.

   B접점은 평소에 전기가 연결 되는 상태이므로 A접점 스위치를 누르면 전기가 적색선 모두 연결돼 적색 램프가 켜진다.

3) B 접점에 대해서:
보통은, 닫고 있는 접점( 평상시 전선<접점>을 붙인 )으로, 지령이 주어지면 접점이 여는( 전선<접점>을 떼어놓은 상태) 것입니다.
이름은, brake contact (도중에 끊어지는 접점)의 머리 문자에 유래합니다. 별명, 평소 닫혀 있는접점이라고도 부릅니다.

동작예:누르는 버턴 스위치(switch)의 경우 누르지 않을 경우에 접점이 닫고(전선<접점>을 붙인) 있어, 눌렀을 경우에는 접점이 열립(전선<접점>을떼어놓은) 니다.

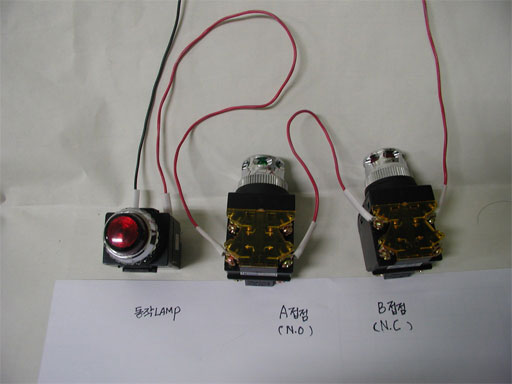

a. 아래 그림은 A접점을 누른(전선을 연결한) 상태이고 B접점을 동작 시키기 전(전선을 떼기전) 상태이므로 적색 램프에 불이 켜진 상태이다.

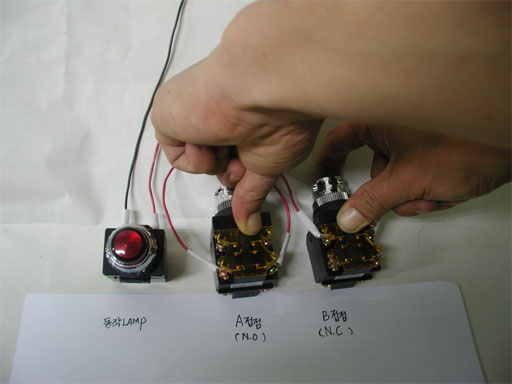

b. 아래 그림은 A접점을 누른(전선을 연결한) 상태이고, B접점을 동작 시킨(전선을 떼기놓은) 상태이므로 적색 램프에 불이 꺼진 상태이다.

4) C 점점에 대해서:

C접점................변환되는 접점..(chang-over contact:변환 접점이라고 함)

C접점이란....A와 B점점을 공유하는 접점을 말한다....예를들어 2단 셀렉터 스위치에서 한쪽단자를  COMMON시키고 A접점, B접점을 같이 사용한다면 C접점을 되는것이다.

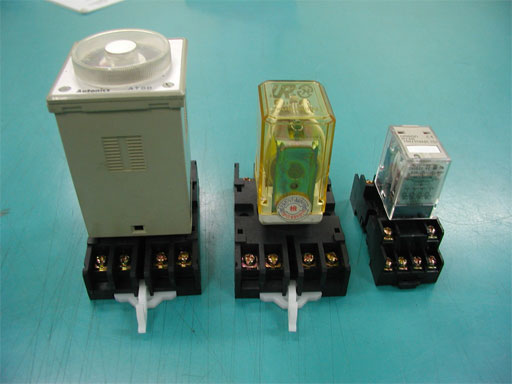

마그네트도 마찬가지 이며. 릴레이와 타이머에는 C접점이 별도로 만들어져 있다.

a. 아래 그림은 노란선으로 A접점과 B접점을 어느 한쪽을 공통(COMMON)으로 잡고 반대측 A접점과 B접점을 사용 할수 있도록 임의로 C접점을 만들었다.

b. 아래 그림은 실제 C점점을 사용한 예이다. 이그림을 보면 이해가 빠를거라 생각 합니다.

셀렉터(SLECTER) 스위치에 노란색으로 A접점과 B접점을 공통(COMMON)으로 잡고 반대쪽 단자에 B접점에 녹색선이 녹색 램프까지 연결 된것을 볼 수 있다.

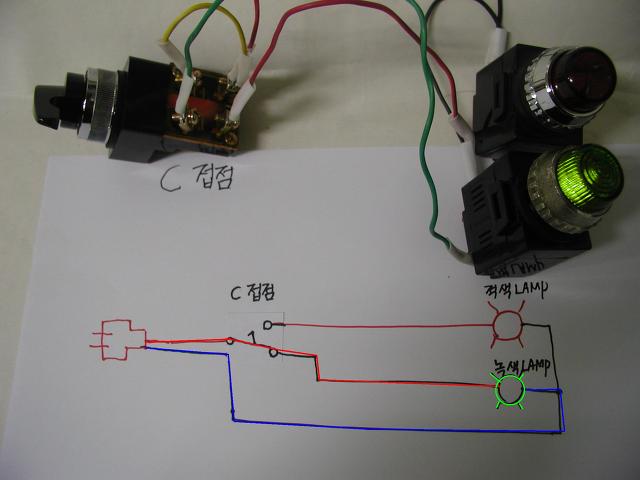

A접점에는 적색선이 적색 램프에 연결된 것을 보이지요. 여기서 셀렉터 스위치를 B접점으로 선택 했으므로 녹색불이 켜졌다. 그아래 전기 도면도 같이 보면 더 좋겠지요 ^^**

c. 셀렉터(SLECTER) 스위치에 노란색으로 A접점과 B접점을 공통(COMMON)으로 잡고 반대쪽 단자에 B접점에 녹색선이 녹색 램프까지 연결된 것을 볼수 있다.c

A접점에는 적색선이 적색 램프에 연결된 것을 보이지요. 여기서 셀렉터 스위치를 A접점으로 선택했으므로 적색불이 켜졌다. 그아래 전기 도면도 같이 보면 더 좋겠지요 ^^**

d. C접점의 용도에는 두가지 이상 선택하는데 쓰이고 아파트나 공공용 건물내에 계단등에 C접점을 응용한  3로스위치로 1층에서 1층 계단등을 켜고 2층에 올라와서 1층등을 꺼는데 사용합니다.

자!! 여기까지 A접점, B접점, C접점에 대해서 설명 했습니다.
