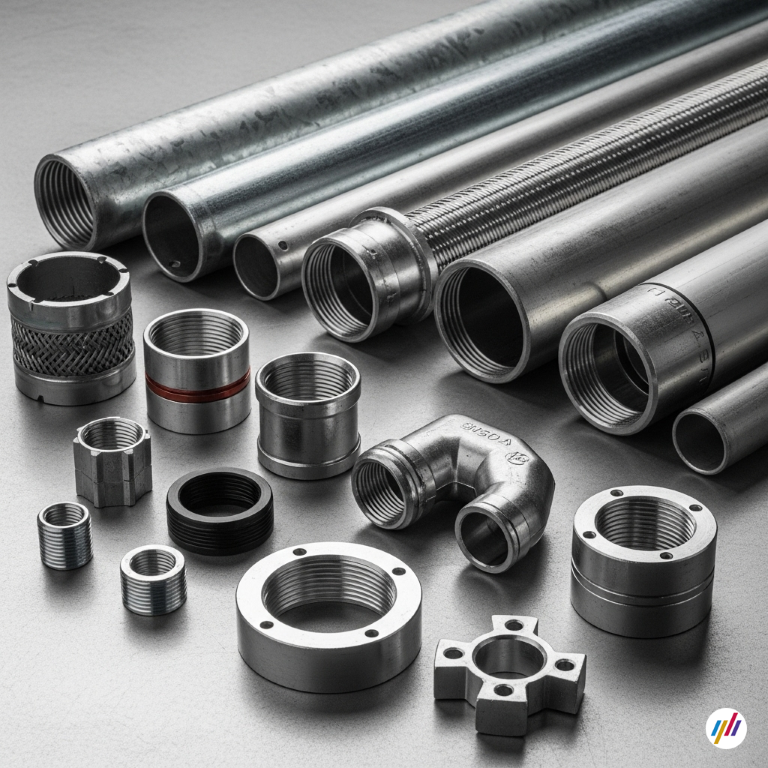

전선관 방폭자재류









▣ 정선박스(안전강화)  ITEM NO : DP-C



dp-c_1.gif        dp-c_2.gif



호칭 / N Ø D B Ø C L A
16 14 35 38 57 16
22 20 41 44 62 17
28 26 50 53 65 18
36 32 59 62 76 22
42 39 67 70 76 22
54 51 79 82 90 27
70 69 97 100 90 27
82 79 110 113 104 32
104 102 136 139 114 37















▣ 정선박스(내압)  ITEM NO :DA-BP



da-bp_1.gif    da-bp_2.gif



규격/호칭
A
C
D
H1
H2
16
120
7
95
53
78
22
120
7
95
53
78
28
120
7
95
62
87
36
140
9
110
72
100
42
140
10
110
72
100
54
160
10
136
100
132

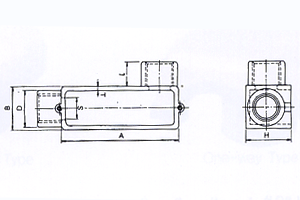

▣ 곤지레다(주철) EM NO :DA-G



LL TYPE

ll_1.gif        ll_2.gif





LR TYPE

lr_1.gif       lr_2.gif





LB TYPE



lb_1.gif         lb_2.gif





 T TYPE



t_1.gif       t_2.gif





 C TYPE



c_1.gif        c_2.gif















▣ 플러그  ITEM NO :DA-PL



da-pl_1.gif     da-pl_2.gif





형번 A B C 후광전선관나사
DA-PL #16 25 28 19 CTG16(1/2")
#22 30 33 22 CTG22(3/4")
#28 35 39 28 CTG28(1 ")
#36 46 49 28 CTG36(1 1/4")
#42 50 54 31 CTG42(1 1/2")
#54 63 67 31 CTG54(2")
#70 79 82 40 CTG70(2 1/2")
#82 93 97 42 CTG82(3")
#104 125 129 46 CTG104(4")

















 ▣ 닛플  ITEM NO :DA-VF





da-vf_1.gif    da-vf_2.gif





형번 D S L 후광전선관나사
DA-PN #16 16 16 44 CTG16(1/2")
#22 22 16 44 CTG22(3/4")
#28 27 20 55 CTG28(1 ")
#36 36 20 55 CTG36(1 1/4")
#42 42 20 55 CTG42(1 1/2")
#54 53 25 65 CTG54(2")
#70 68 25 65 CTG70(2 1/2")
#82 81 25 80 CTG82(3")
#104 105 35 80 CTG104(4")















▣ 실링피팅  ITEM NO :DA-VF



실링피팅(16∮ X 54∮)Sealing Fitting 실링피팅(16∮ X 104∮)Sealing Fitting









전선관호칭
A
B
D
E
H
T
16 (1/2")
100
36
30
20
60
4
22 (3/4")
100
44
37
23
72
5
28 (1 ")
111
50
44
27
78
5
36 (1 1/4")
141

52
32
81
5
42 (1 1/2")
145

58
32
85
5
54 (2")
151

70
33
100
5
70 (2 1/2")
155

86
40
110
6
82 (3")
155

100
40
125
6
92 (3 1/2")
160

113
40
143
6
104 (4")
160

126
40
155
6

















▣ 유니온 커플링   ITEM NO :DA-UM



da-um_1.gif   da-um_2.gif





호칭 / N Ø D B Ø C L A
16 14 35 38 57 16
22 20 41 44 62 17
28 26 50 53 65 18
36 32 59 62 76 22
42 39 67 70 76 22
54 51 79 82 90 27
70 69 97 100 90 27
82 79 110 113 104 32
104 102 136 139 114 37














▣ 유니온 커플링   ITEM NO :DA-UF



da-uf_1.gif    da-uf_2.gif





N /호칭
Ø D
B
Ø C
L
16
14
35
8
41
22
20
41
44
45
28
26
50
53
47
36
32
59
62
52
42
39
67
70
52
54
51
79
82
63
70
69
97
100
63
82
79
110
113
72
104
102
136
139
77












▣ CLASS OF PROTECTION : Class 1, Dirision 2, Exe 2 T6



t6_1.gif                              t6_2.gif
