제품 요약 정보 (Product Summary)

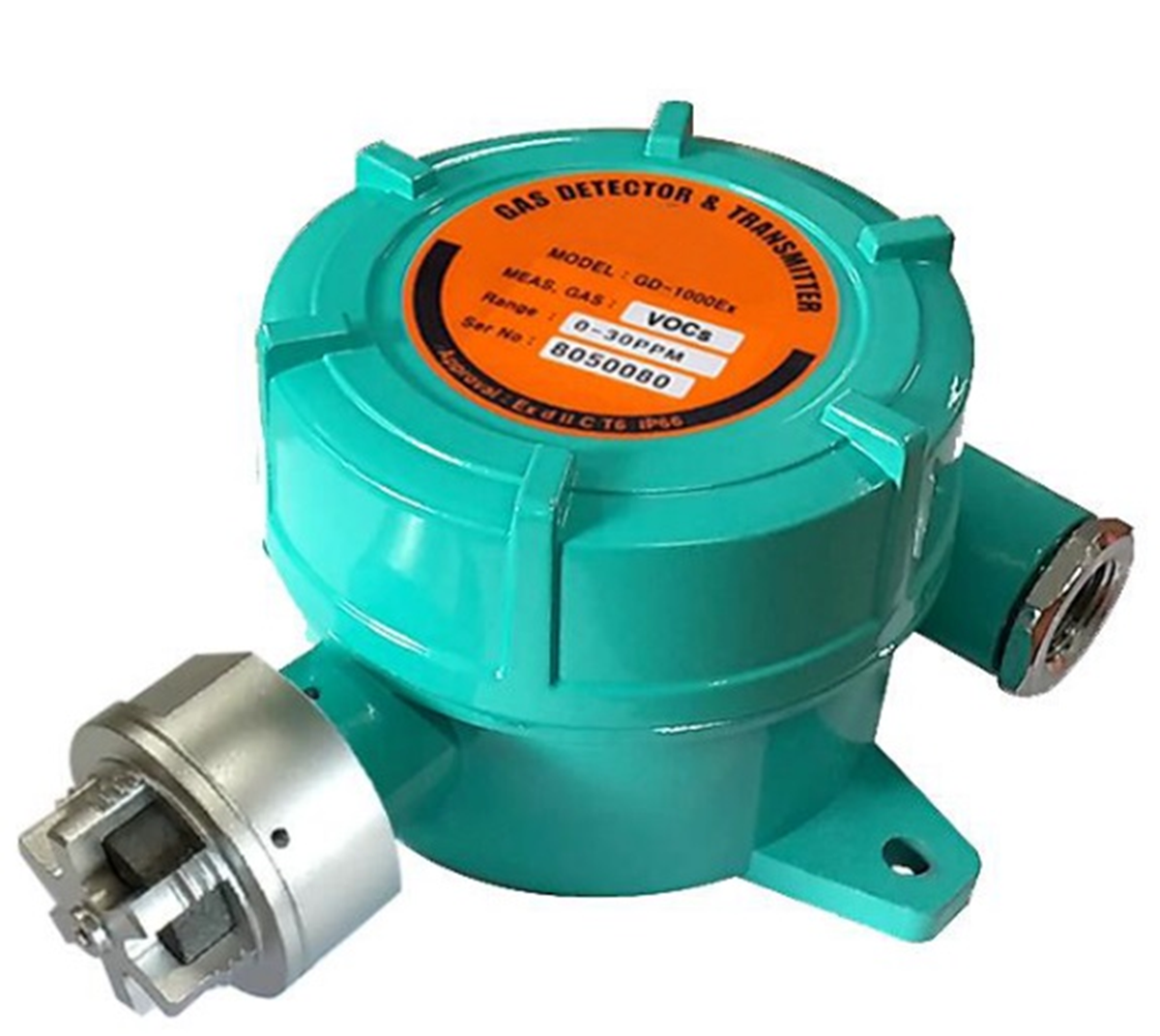

GD-1000Ex-VOCs는 폭발 위험 지역(방폭 지역)에서 유기용제(VOCs) 가스를 실시간으로 정밀하게 탐지하는 산업용 가스감지기입니다. 화학공장 및 반도체 생산 라인에 최적화되어 있으며, PID(광이온화), 반도체식, 접촉연소식 등 현장 상황에 맞는 센서를 적용할 수 있습니다. 국내외 방폭 인증(KCs, ATEX, IECEx)을 획득하여 신뢰성을 보장합니다.
Ex d IIC T6 (KCs, IECEx, ATEX), IP66
측정 및 감지 가능 가스
주요 감지 가스 (VOCs): CH3COOH, C7H8, MEK, DMAC, CH3OH, C2H5OH, C3H6O, C6H5OH, C6H6, NMP, EA, i-C4H8, DMF, MAA, Xylenes, AN 등 유기용제 가스 전반.
(※ 리스트 외 특수 가스감지기는 문의 바랍니다. 주문 시 상세 사양을 참조하십시오.)
제품 핵심 특징
■ 최적의 가스 감지 측정 솔루션 제공
- • 내압 방폭 구조(Ex d IIC T6)로서 폭발 위험지역에 설치하여 유기용제 가스를 연속 감지
- • 화학공장, 반도체공장, 각종 산업플랜트 현장 맞춤형 설계
- • 국내외 방폭 인증 획득 (ATEX, IECEx, KCs) 및 방진/방수 등급(IP66) 충족
■ 검증된 센서 기술 적용
- • 유기용제 Gas 전용 광이온화(PID), 열선형 반도체식, 접촉연소식 센서 적용 가능
- • 표준 4-20mA 출력으로 PLC 및 DCS 시스템과 완벽 호환
- • RS-485 Modbus 통신 및 RF 무선 통신(Max 1.6km) 지원 (Option)
■ 탁월한 경제성 및 편의성
- • 간편한 작동 방법 및 직관적인 1인 교정(Calibration) 가능
- • FND Display 및 Relay Contact 내장 가능 (Option)
- • 유지보수 비용 최소화 및 플러그인 센서 적용으로 장기적인 신뢰성 보증
■ 다양한 설치 액세서리 (Option)
- • Dust Filter, Rain Cover, Splash Guard, Collecting Cone, 덕트 마운트 캡 등 현장 맞춤 옵션
제품 상세 사양 (Specifications)
| 항 목 |
규 격 |
| 모 델 명 |
GD-1000Ex-VOCs-PID / GD-1000Ex-VOCs-SEMI / GD-1000Ex-VOCs-FL |
| 측정 가스 |
유기용제 가스 (VOCs gases) |
| 측정 방식 |
• PID: 광이온화(PID) 방식
• SEMI: 열선형 반도체식 방식
• FL: 접촉연소식 방식
|
| 측정 형태 |
대기 확산식 (Diffusion Type) |
| 측정 범위 |
• PID: 100 ppb~6000 ppm / 10 ppb–20 ppm
• SEMI: 0-2000 ppm, (Option: 0-10000 ppm)
• FL: 0–100% LEL
|
| 고장 시그널 |
0mA DC |
| 정 확 도 |
±3% |
| 반응 속도 |
90% Scale for 45 Sec |
| 작동온도 / 습도 |
-20℃ ~ +55℃ / 5 to 95% RH (Non-Condensing) |
| 출력 신호 |
4 to 20mA DC / Full Scale
Option: Alarm 1: Relay Contact (COM/NO) |
| 전 원 |
DC 24V (Normal) / DC 18 - 31V (Free Voltage) |
| 신호전선 / 거리 |
CVVS or CVVSB 1.5 SQ x 3 Wires / 2.5Km 이내 |
| 주파수 / 통달거리 |
262-264 MHZ (Max 1.6km (Option)) |
| 크 기 |
155mm(W) X 180mm(L) X 89mm(H) |
| 무 게 |
• Standard: 1.3Kg (Aluminum), 1.5Kg (w/ Beacon) • SUS Option: 2.5Kg (SUS-304), 3.7Kg (w/ Beacon) |
| 재 질 |
Cast Aluminum, (SUS-316=Option) |
| 방폭 인증 |
Ex d IIC T6 (KCs, IECEx, ATEX), IP-66 |
| 전선 도관 |
G, NPT 1/2” or 3/4", M20 (G 3/4” 표준사양) |
| 설치 방식 |
Wall Mount, Duct Mount, 2“ Pole Mount Station |
대상 가스(가연성·유독성)와 현장 조건을 기준으로 감지 방식·설치 위치·알람 설정을 안내드립니다.
⏰ 업무시간 상담 · 평일 09–18
주요 옵션 (Options)
 |
 |
 |
 |
| Dust Filter Type |
Remote Type |
Insert Type |
Alarm Beacon |
액세서리 (Accessories)
|
 Cable gland
|
 Beacon & Sounder
|
 Splash guard
|
|
 Rain cover
|
 Collecting-cone
|
 Wireless Module
|

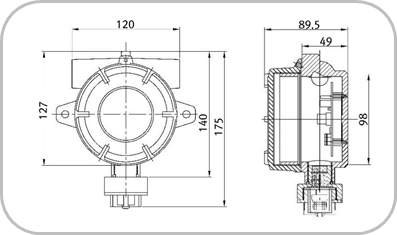

제품 도면 (Dimension)
경보 기능 (Alarm Function)
 |
경광등 연동 동작 (Alarm Beacon)
가스감지기 부착 방폭 알람경광등과 연동되어 동작 (Option)
✅ Normal: 초록색 LED
🚨 Alarm: 빨간색 LED 점멸 + 부저 (95dB)
⚠️ Trouble: 노란색 LED
|
