GD-5000Ex-VOCs 핵심 요약 (Product Summary)

본 제품은 고성능 펌프를 내장하여 가스를 능동적으로 흡입, 검지하는 내압방폭형(Ex d IIC T6) 가스감지기입니다. 폭발 위험 지역 내의 VOCs(휘발성 유기화합물) 및 유기용제 가스를 정밀하게 측정하며, 현장에서 농도 확인이 가능한 FND 디스플레이와 자체 경보(Relay) 기능을 갖추고 있습니다. 사람의 접근이 어려운 장소나 배관 내부 가스 측정에 최적화된 솔루션입니다.

펌프내장 | LCD Display (4 digit) | Ex d IIC T6, IP66

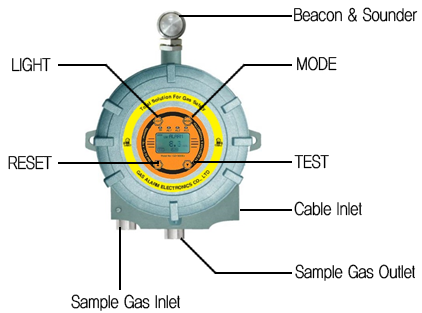

방폭형 흡입식 VOCs 가스감지기 GD-5000Ex-VOCs 제품 정면 사진

측정 대상 가스

CH3COOH(초산), C7H8(톨루엔), MEK, DMAC, CH3OH(메탄올), C2H5OH(에탄올), C3H6O(아세톤), C6H5OH(페놀), C6H6(벤젠), NMP, EA, i-C4H8, DMF, MAA, Xylenes(자일렌), AN 등 각종 유기용제(VOCs)

(※ 목록에 없는 가스 감지기는 별도 문의 바랍니다. 주문 시 Ordering Information을 참조하십시오.)

제품 특징 및 장점

■ 최적의 흡입식 방폭 가스 감지 솔루션

• 내압 방폭 구조: 폭발 위험지역(Hazardous Area)에 설치하여 펌프 흡입 방식으로 가스를 감지
• 광범위 적용: 화학공장, 반도체 생산라인, 산업 플랜트 등 안전 필수 구역
• 공인 인증 획득: KCs 방폭 인증 (Ex d IIC T6) 및 방진/방수 (IP66) 등급

■ 검증된 고정밀 센서 기술

• 유기용제 전용: 고감도 광이온화(PID) 센서 적용 가능
• 다양한 센서 옵션: 열선형 반도체식 센서, 접촉연소식 센서 등 현장 맞춤형 선택
• 우수한 가스 선택성 및 외부 간섭 최소화 설계

■ 안전하고 편리한 사용자 인터페이스

• 표준 4-20mA 출력 지원 (PLC 및 DCS 시스템 호환)
• 마이크로프로세서를 적용한 스마트 자기진단 기능
• 카트리지 형태의 센서 적용으로 교체 용이
• 고성능 흡입 펌프 내장: 가스 누출 시 신속하게 포집하여 반응 속도 극대화
• 디지털 유량 센서: 에어 유량 조절 및 감시 기능 내장
• RS-485 Modbus 통신 지원으로 원격 모니터링 구축 용이
• RF 무선 통신 옵션 적용 시 최대 1.6km(개활지) 데이터 전송 가능

■ 탁월한 경제성과 유지보수

• 마그네틱 바를 이용한 간편한 설정 및 1인 교정 가능
• FND 디스플레이: 실시간 가스 농도 및 에어 유량(Flow) 표시 기능
• Relay 접점 내장 (3단 경보 및 고장 표시)
• 유지보수 최소화 및 장기적인 신뢰성 보증

제품 상세 사양 (Specifications)

항 목	규 격
모 델 명	GD-5000Ex-VOCs-PID / GD-5000Ex-VOCs-SEMI / GD-5000Ex-VOCs-FL
측정 가스	유기용제 가스 (VOCs gases)
측정 방식	• PID : 광 이온화식 (PID Sensor) • SEMI : 열선형 반도체식 (Heat Wire Semi Sensor) • FL : 접촉 연소식 (Catalytic Sensor)
측정 방법	흡입식 (Diaphragm Pump Automatic Suction Type)
농도 형태	LCD Display (4 digit) Type
경보 표시	Sensor or Cable Fault LED On / 1st, 2nd, 3rd Alarm Level On
경보 출력	• Fault 1st, 2nd, 3rd Alarm Level Relay Contact • 1st Alarm Level: 12V or 24V DC
경보 해제 / 설정	Reset (Auto, Manual) / 1st, 2rd, 3rd Alarm Level (사용자 임의 3단계 설정)
농도 측정 범위	• PID : 5 ppb, 0~6000 ppm • SEMI : 0-2000 ppm / 기타 (0-10000 ppm) • FL : 0–100% LEL
기 능	Self Test, Span, Auto Zero, Gas Mode
정확도	±3%
작동온도 / 습도	-20℃ ~ +60℃ (표준모델) / 5 to 95% RH (Non-Condensing)
출력 신호	• Analog Output: 4 to 20mA DC / Full Scale (PWM) • Digital Output: RS-485 Modbus Signal (Option)
전 원	DC 18 - 31V (24VDC Normal) 600mA max
신호 전선	• Power+Signal Cable: 3 Wire > 1.5sq (AWG16): 2000m • RS-485 Modbus Signal: 1000m
주파수 / 통달거리	262-264 MHZ (Max 1.6km (Option))
감지연결도관 / 유량	1/4" Male Connector (Teflon) / 0-2000ml/min max

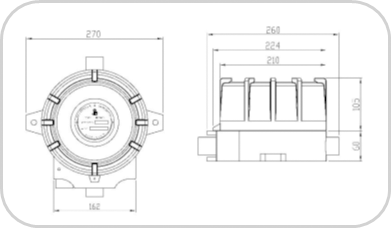

크 기	270(W) x 260(L) x 165(H)mm
무 게 / 재 질	5.6 kg / Cast Aluminum
인 증	Ex d II C T6, IP66
전선 도관	1/2” or 3/4" NPT ( ½” or ¾”G 표준사양) M24x2.0P
설치 방식	Wall Mount, Duct Mount, 2“ Pole Mount Station
