GC-3200Rx-Ex-D-VOCs 대형 화면 방폭 가스감지기 핵심 요약

본 제품은 1.8인치 대형 2컬러 FND 디스플레이를 탑재하여 폭발 위험 지역 내의 VOCs(유기용제) 가스 농도를 원거리에서도 명확하게 확인할 수 있는 내압방폭형(Ex d IIB+H2 T6) 가스감지기입니다. 수신부 일체형 구조로 현장 확인 및 경보 발령이 즉각적이며, PID(광이온화) 등 다양한 센서 기술을 적용하여 화학 공장 및 산업 현장의 안전을 확실하게 지켜줍니다.

1.8인치 대형 2컬러 | FND 4-Digits 7-Segment | Ex d IIB+H2 T6, IP66

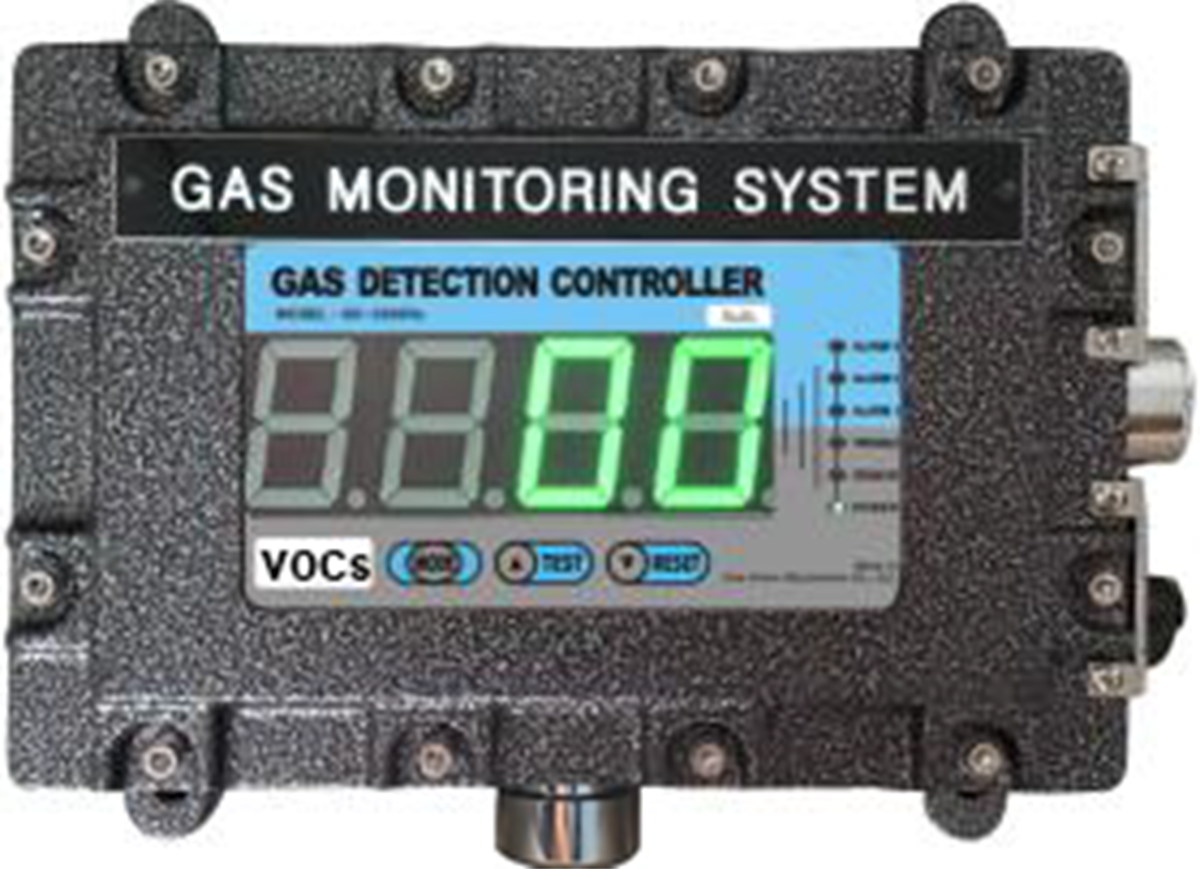

대형 FND 화면 적용 방폭형 VOCs 가스감지기 GC-3200Rx-Ex-D-VOCs 제품 사진

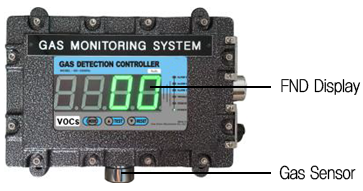

1.8인치 대형 2컬러 FND 디스플레이 적용

측정 대상 가스

CH3COOH(초산), C7H8(톨루엔), MEK, DMAC, CH3OH(메탄올), C2H5OH(에탄올), C3H6O(아세톤), C6H5OH(페놀), C6H6(벤젠), NMP, EA, i-C4H8, DMF, MAA, Xylenes(자일렌), AN 등 각종 유기용제(VOCs)

(※ 목록에 없는 가스 감지기는 별도 문의 바랍니다. 주문 시 Ordering Information을 참조하십시오.)

제품 특징 및 장점

■ 최적의 방폭형 가스 감지 솔루션

• 다양한 측정 원리를 적용하여 저농도부터 고농도까지 유기용제 가스를 정밀 측정
• 1.8인치 2컬러 대형 디지털 농도 표시 장치(FND) 및 경광등 적용으로 현장 상태 확인 용이
• 화학공장, 반도체 생산라인, 플랜트 등 폭발 위험 지역(Hazardous Area) 적용 최적화
• 마이크로 프로세서를 적용한 스마트 자가 진단(Self-Diagnosis) 기능 내장
• 내압방폭 인증 획득: Ex d IIB+H2 T6, IP66 (KCs 한국산업안전보건공단 인증)

■ 검증된 고정밀 센서 기술

• 유기용제 전용: 고감도 광이온화(PID) 센서 적용 가능
• 다양한 센서 옵션: 열선형 반도체식 센서, 가연성 가스 전용 접촉연소식 센서 등 현장 맞춤형 선택
• 우수한 가스 선택성 및 방해가스 영향 최소화 설계

■ 안전하고 편리한 사용자 인터페이스

• 4-Digit 대형 FND로 실시간 가스 농도 선명하게 표시
• 표준 4-20mA 아날로그 출력 신호 제공
• RS-485 디지털 통신 지원으로 모니터링 시스템 구축 용이
• 전면 버튼을 이용한 간편한 설정값 변경 및 교정(Calibration) 가능
• 3단 경보 LED 표시 및 외부 기기 제어를 위한 릴레이 접점 출력
• RF 무선 통신 옵션 적용 시 최대 1.6km(개활지 기준) 원격 데이터 전송 가능

■ 탁월한 경제성과 유지보수

• 간편한 작동법으로 1인 교정 및 유지관리 가능
• 플러그인(Plug-in) 타입 센서 적용으로 교체 용이 및 유지비 절감
• 견고한 내압방폭 구조와 세련된 디자인, 합리적인 가격 경쟁력
• 벽걸이형(Wall Mounting) 구조로 설치 공간 효율성 증대
• 장기적인 제품 신뢰성 보증

제품 상세 사양 (Specifications)

항 목	규 격
모 델 명	GC-3200Rx-Ex-D-VOCs-PID / GC-3200Rx-Ex-D-VOCs-SEMI / GC-3200Rx-Ex-D-VOCs-FL
측정 가스	유기용제 가스 (VOCs gases)
측정 방식	• PID : 광 이온화식 (PID Sensor) • SEMI : 열선형 반도체식 (Heat Wire Semi Sensor) • FL : 접촉 연소식 (Catalytic Sensor)
측정 형태	대기 확산식 (Diffusion Type)
농도 표시	1.8inch, 2 Color, FND 4-Digits 7-Segment (Big Size)
경보 표시	Sensor or Cable Fault LED On 1st, 2nd, 3rd Alarm Level
경보 출력	• Sensor or Cable, 1st, 2nd, 3rd Alarm Level Relay Contact • 1st Alarm Level: 12V or 24V DC
경보 해제 / 설정	Reset (수동복귀, 자동복귀) / 1st, 2nd, 3rd Alarm Level (Three Step Adjustment)
농도 설정 범위	• PID : 5 ppb, 0~6000 ppm • SEMI : 0-2000 ppm / 기타 (0-10000 ppm) • FL : 0–100% LEL
기 능	Self Test, Span, Auto Zero, Gas Mode
정확도	± 3%
작동온도 / 습도	-20℃ ~ +60℃ / 5 to 99% RH (Non-Condensing)
전 원	DC 18 - 31V (Free Voltage), DC 24V (Normal)
신호 전선	CVVS or CVVSB 1.25 SQ X 3 Wires
출력 신호	• 4 to 20mA DC • RS-485 Modbus, PoE (Power over Ethernet) Option
신호 전선 거리	• 4-20mA (2500m Max) • RS-485 (1000m Max), PoE (100m max)
주파수 및 통달거리	262-264 MHZ (Max 1.6km (Option))

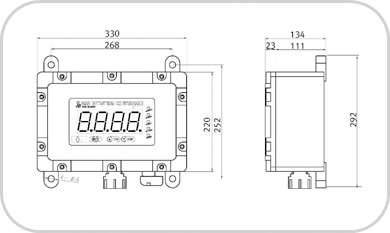

크 기	330(W) x 220(L) x 145mm(H)
중 량	App 13kg (표준), 17Kg (스몰 경광등 부착형)
재 질	Detector (ABS), Sensor (PVC), Alarm unit (Poly carbonate)
전선 도관	Grand Cable PG16
설치 방법	Wall Mounting Type
