제품 요약 정보 (Product Summary)

GD-5000Ex-FL은 폭발 위험 지역(Hazardous Area)에 최적화된 방폭형 흡입식 가연성 가스감지기입니다. [Image of hazardous area classification diagram] 내압 방폭 구조(Ex d IIC T6)와 고성능 펌프를 내장하여 수소, 메탄 등 다양한 가연성 가스를 신속하게 포집하고 정밀하게 감지합니다. 화학공장 및 반도체 라인 등 고위험 산업 현장의 안전을 위한 4-20mA 출력 및 실시간 농도 표시 기능을 갖춘 프리미엄 가스 안전 솔루션입니다.

방폭형 흡입식 가연성 가스감지기
MODEL: GD-5000Ex-FL

Name: GD-5000Ex-FL 방폭형 흡입식 가연성 가스감지기 (수소/메탄/화학공장 전용)
Brand: 유한테크
SKU: GD-5000Ex-FL
Availability: InStock

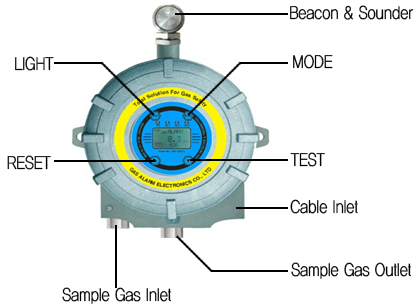

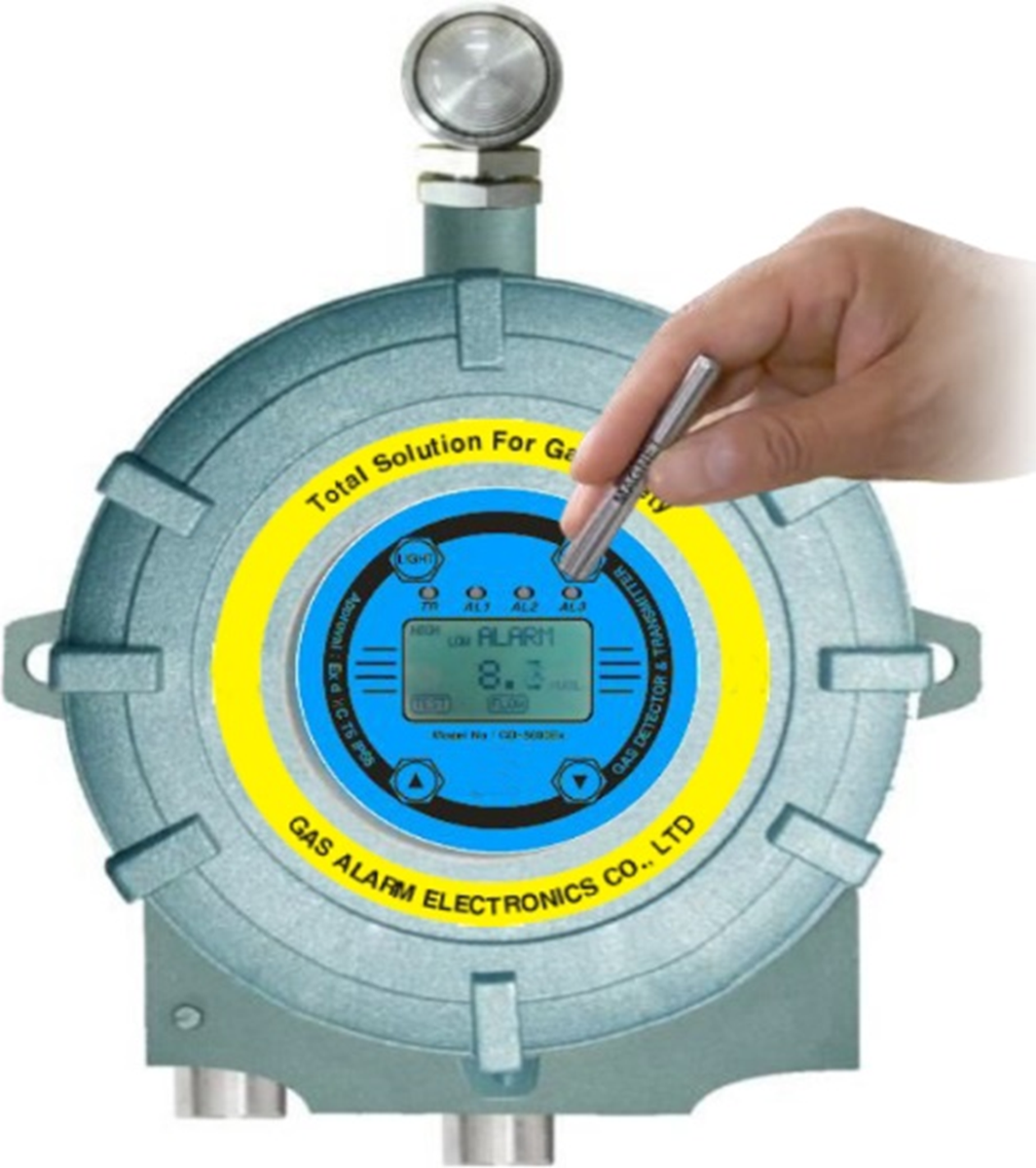

GD-5000Ex-FL 방폭형 흡입식 가연성 가스감지기 정면 제품 사진

측정 대상 가스

수소(H2), 부탄, 메탄(LNG), 아세틸렌, 에틸렌, 프로판(LPG), 벤젠, 톨루엔, 에탄올, 메탄올, 아세톤, 헵탄, 헥산, 펜탄, 에탄, MEK, TSC, PI, MMA, MA, MC, IPA, NMP, AN, SM, VCM, MCS, AA, MAA, DMF, PGMEA, EG, EA 등
산업 현장의 각종 가연성 가스(Flammable Gas) 정밀 감지
(기타 특수 가스 감지기는 별도 문의)

※ 주문 시 Ordering Information을 참조하십시오.

주요 특징 (Key Features)

■ 최적의 산업용 가스 감지 솔루션

• 내압 방폭 구조(Ex d IIC T6) 설계로 폭발 위험 지역 내 안전한 설치 및 연속 감지

• 화학공장, 반도체 제조 라인, 대형 산업 플랜트 등 고위험군 현장 적용

• 한국산업안전보건공단 방폭 인증(KCs) 획득 및 방진/방수 등급 IP66 충족

■ 검증된 고정밀 센서 기술 적용

• 가연성 가스 특성에 맞춘 접촉연소식, 열선형 반도체식, 열전도식 센서 채택

• 타 가스에 대한 간섭을 줄이고 선택성이 우수한 센서로 오작동 최소화

■ 탁월한 경제성 및 유지보수 편의성

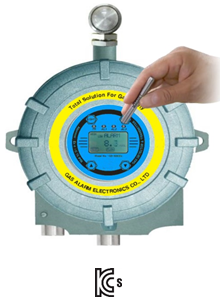

• 마그네틱 바(Magnetic Bar)를 이용한 간편한 비개방식 1인 현장 교정(Calibration)

• 시인성이 뛰어난 FND Display 탑재로 실시간 가스 농도 및 유량 확인

• 3단 경보 및 고장 표시(Fault)를 위한 Relay Contact 내장

• 센서의 장기적인 신뢰성 보증 및 유지보수 비용 절감

■ 안전하고 스마트한 시스템 운용

• 표준 4-20mA 아날로그 출력으로 PLC 및 DCS 시스템과 완벽 호환

• 마이크로프로세서 탑재를 통한 센서 자기 진단(Self-Diagnosis) 기능

• 교체가 용이한 카트리지 형태의 센서 모듈 적용

• 고성능 흡입 펌프 내장(Auto-Suction)으로 미세한 가스 누출도 신속 감지

• Digital Flow Sensor 적용으로 정밀한 유량 감시 및 조절

• RS-485 Modbus(Isolated) 통신 지원으로 원격 모니터링 시스템 구축 용이

• RF 무선 통신 모듈 장착 가능 (Option, 개활지 최대 1.6km 수신)

무선 가스감지기 안테나 장착 모델 Wireless Type

Wireless Type (Option)

제품 기술 사양 (Specifications)

항 목	상세 규격
측정 가스	Flammable gases (CH4, C2H2, C2H4, C3H8, C4H10, C7H8, C6H6, MC, MEK, IPA, etc…)
측정 방식	Catalytic(접촉연소식), Heat Wire Semiconductor, Thermal Conductivity
측정 방법	Automatic Sampling Type (자동 흡입식)
농도 표시	LCD Display (4 digit) Type
경보 표시	• Sensor or Cable Fault LED On • 1st, 2nd, 3rd Alarm Level On
경보 출력	• Fault, 1st, 2nd, 3rd Alarm Level Relay Contact • 1st Alarm Level: 12V or 24V DC Output
경보 해제	Reset (Auto, Manual)
경보 설정	1st, 2nd, 3rd Alarm Level (사용자 임의 3단계 설정 가능)
측정 범위	0.000-9999 (사용자 임의 설정)
주요 기능	Self Test, Span, Auto Zero, Gas Mode
측정 단위	% LEL (표준 모델)
정확도	Full Scale ±3%
작동 환경	Temp: -20℃ ~ +55℃ / Humid: 5 to 95% RH
출력 신호	• Analog: 4-20mA DC / Full Scale (PWM) • Digital: RS-485 Modbus Signal (Option)
전 원	DC 18-31V (24VDC Normal), 600mA max
전송 거리	• Power+Signal: >1.5sq (AWG16): 2000m • RS-485 Modbus: 1000m
무선 사양	262~264MHZ (Max 1.6km (Option))
감지 도관	1/4" Male Connector / Teflon Tube
유 량	0-2000ml/min max

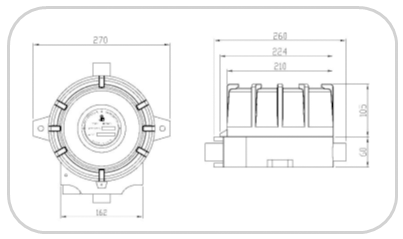

크기 / 무게	270(W) x 260(L) x 165(H)mm / 5.6 kg
인 증	Ex d II C T6 (방폭), IP66 (방수방진)
재 질	Cast Aluminum (알루미늄 주물)
전선 도관	1/2” or 3/4" NPT (½” or ¾”G 표준) M24x2.0P
설치 방식	Wall Mount(벽부형), Duct Mount, 2“ Pole Mount Station
