제품 요약 정보 (Product Summary)
TX-1100Ex는 폭발 위험 지역에 설치하여 수소, 메탄 등 가연성 가스를 실시간으로 감지하는 내압 방폭형(Ex d) 가스감지기입니다. 4-20mA 표준 전송 출력을 통해 중앙 제어실로 데이터를 전송하며, KCs 방폭 인증을 획득하여 화학공장 및 산업 플랜트의 안전을 보장하는 고성능 솔루션입니다.

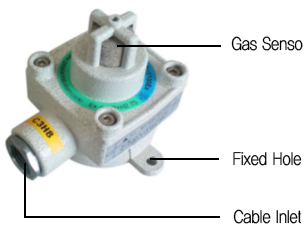

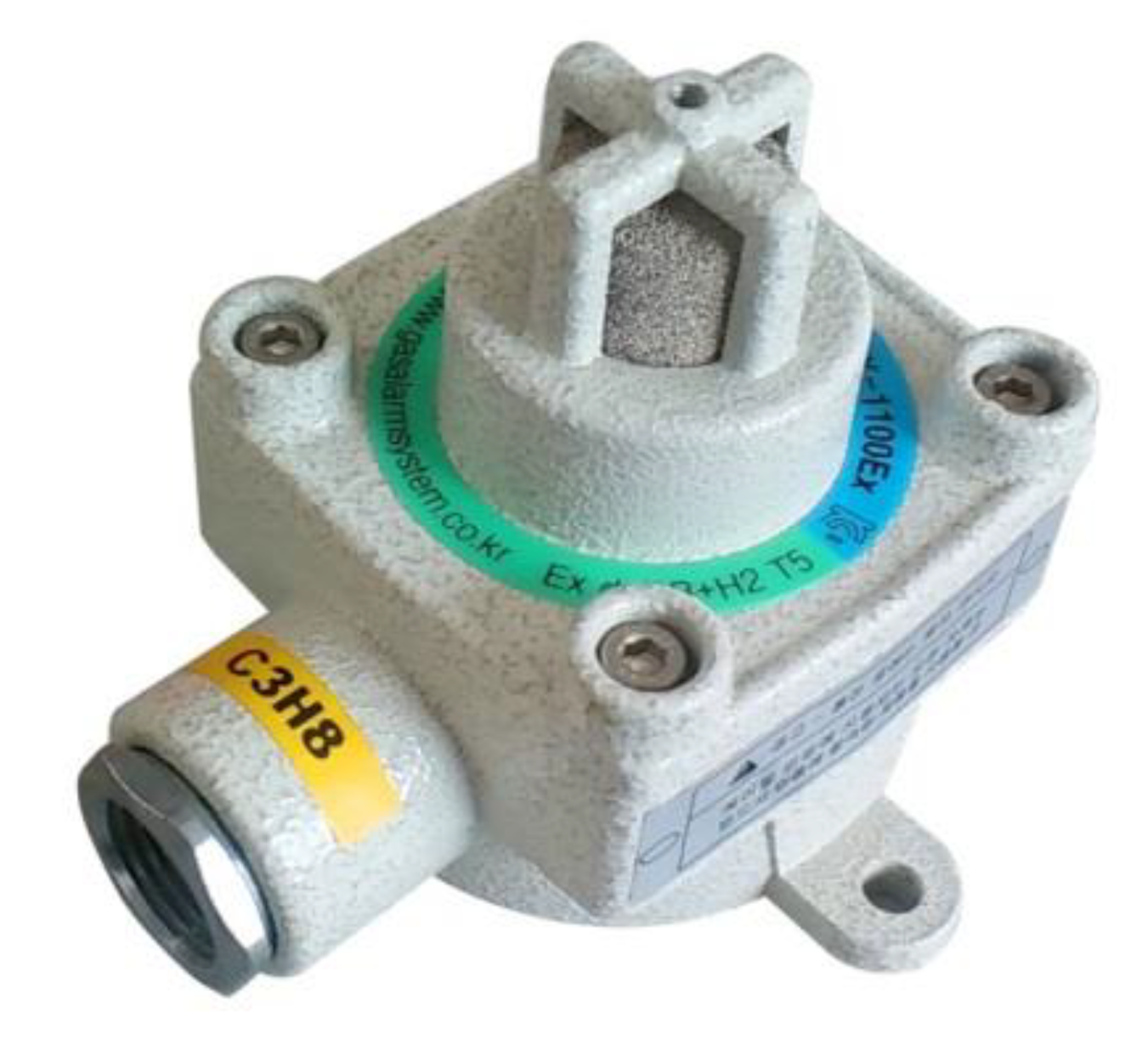

내압 방폭형 가연성 가스감지기
MODEL: TX-1100Ex
감지 가능 가스 리스트
수소(H2), 메탄(CH4), 아세틸렌(C2H2), 에틸렌(C2H4), 메틸알코올(MA), 에틸아세테이트(EA),
MEK, MeOH, EaOH, 이산화탄소(CO2), 프로판(C3H8), 부탄(C4H10), 톨루엔(C7H8), 펜탄(C5H12) 등
산업 현장의 각종 가연성 가스 및 유증기 정밀 감지
(기타 특수 가스 감지기 주문 제작 문의 가능)
※ 주의사항: LNG 및 LPG 감지 시에는 한국소방산업기술원 형식승인품 및 개별 검정을 받은 제품을 사용하여야 하며, 이와 관련된 검정을 받은 별도의 가스누설 수신기를 사용하여야 합니다.
※ 상세 가스 목록은 주문 시 Ordering Information을 참조하십시오.
핵심 특징 (Features)
■ 최적의 안전 가스 감지 솔루션
• SMT 기술 적용: 소형, 경량화를 실현하여 설치 공간의 제약을 최소화하고 경제적인 가격 실현
• 우수한 내환경성: 전기적 외부 노이즈, 온도, 습도, 압력 등 환경 변화에 의한 간섭을 최소화한 설계
• 높은 신뢰성: 긴 센서 수명 및 고감도, 뛰어난 가스 선택성, 안정성, 직진성 보장
• 장거리 전송: 표준 전송 출력 (4-20mA DC) 내장형으로 수신기, DCS, PLC 등으로 최대 2,500m까지 신호 전송 가능
• 유지보수 편의성: 설치 현장에서 1인 교정 및 유지보수 작업이 가능하며 작업자가 손쉽게 다룰 수 있는 구조
■ 다양한 현장 맞춤형 옵션
• Dust Filter, Rain Cover, Splash Guard, Collecting Cone, 덕트 설치용 캡, 교정 캡 등 현장 맞춤형 옵션 제공
제품 기술 사양 (Specification)
| 항 목 | 상세 규격 |
| 측정 가스 | Flammable Gases (H2, C2H2, CH4, C2H4, C3H8, etc…) |
| 측정 방식 | 접촉 연소식 (Catalytic Sensor), 비분산 적외선식 (NDIR Sensor) |
| 측정 형태 | 대기 확산식 (Diffusion Type) |
| 측정 범위 | 0 - 100% LEL (표준모델), 0 - 100% VOL (선택모델) |
| 정 확 도 | ±3% / Full Scale |
| 작동 환경 | • 온도: -20℃ ~ +50℃ (표준), -40℃ ~ +65℃ (옵션) • 습도: 5 to 95% RH (Non-Condensing) |
| 출력 신호 | 4 to 20mA DC / Full Scale (장거리 전송) |
| 입력 전원 | DC 21 - 28V (Free Voltage) |
| 신호 전선 | CVVS or CVVSB 0.75 SQ ~ 1.5SQ x 3 Wires |
| 전송 거리 | 최대 2.5Km 이내 |
| 크 기 | 108(W) X 100(L) X 87(D)mm (소형) |
| 무 게 | 약 450g (경량) |
| 재질 및 색상 | Cast Aluminum, RAL1013/RAL4001 |
| 방폭 인증 | Ex d IIB+H2 T5 (KCs 내압방폭인증) |
| 전선 도관 | 1/2” or 3/4" PF NPT (G3/4” 표준) |
| 설치 방식 | Wall Mount(벽부형), Duct Mount, 2“ Pole Mount |
가스감지기 기술 상담
대상 가스(가연성·유독성)와 현장 조건을 기준으로 감지 방식·설치 위치·알람 설정을 안내드립니다.
전용 액세서리 (Accessories)
 |
 |
 |
 |
| Cable gland | Splash guard | Rain cover | Collecting-cone |

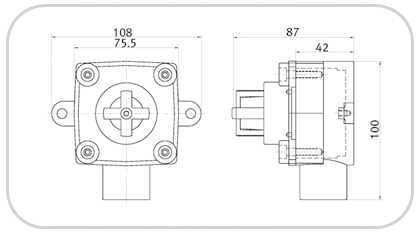

제품 도면 (Dimension)
시스템 구성도 (System Diagram)
