[가스안전] 3회선 초대형 가스누설차단장치 제어부 / 산업용 가스 차단 컨트롤러 (125A~250A용)
💡 3회선 초대형 가스누설차단장치 제어부 (3-Channel Extra-Large Controller) 요약
본 제품은 125A ~ 250A 규격의 초대형 가스차단부 3개를 개별 또는 동시에 제어할 수 있는 3회선용 초고출력 가스누설차단장치 제어부입니다. 대형 플랜지 밸브의 강력한 토크 구동을 위해 DC 90V의 고전압을 출력하며, 디지털 전류계(부하계)를 통해 실시간 부하 상태 확인 및 과부하 보호 기능을 제공합니다. 발전소, 화학 플랜트 등 핵심 산업 시설에 최적화된 모델입니다.
Extra-High Power 3-Channel Gas Shut-off Controller MODEL: EW12503 (125A~250A용 3회선)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) |
|---|---|
| 모 델 명 | EW12503 (3회선 초대형 제어용) |
| 호환 관경 | 125A, 150A, 200A, 250A |
| 사용전원 | AC 220V, 60Hz |
| 소비전력 | 부하시 150W / 평상시 10W (초고출력 대응) |
| 경보신호 입력 | DC 5V ~ DC 15V (3채널 독립 입력) |
| 경 보 음 | 부저음 70dB 이상 (강력 경보) |
| 상태 표시 (LED) | 열림: 황색 / 닫힘: 녹색 (채널별 표시) |
| 작동출력 | DC 90V (초대형 밸브 구동용 초고전압) |
| ASV 연결 확인 | 정상 연결 시 녹색 LED 점등 |
| 경보신호 확인 | 경보 수신 시 적색 LED 점등 |
| 경보 표시 | 가스 누출 시 황색 LED 점멸 / 개별 채널 적색 점등 |
| 과부하 표시 | 모터 과부하 시 적색 LED 점등 |
| 전류계 (부하계) | 2-Digit 7-Segment LED (실시간 전류량 확인 가능) |
| 과부하 출력차단 | 2.3A 이상 전류가 5초 이상 지속 시 자동 차단 (보호 기능) |
| 사용 환경 | 온도: -10℃ ~ 40℃ / 습도: 0 ~ 85% Rh |
| 크 기 (Size) | 190(W) X 260(H) X 121(D) mm |
| 중 량 | 4454g |

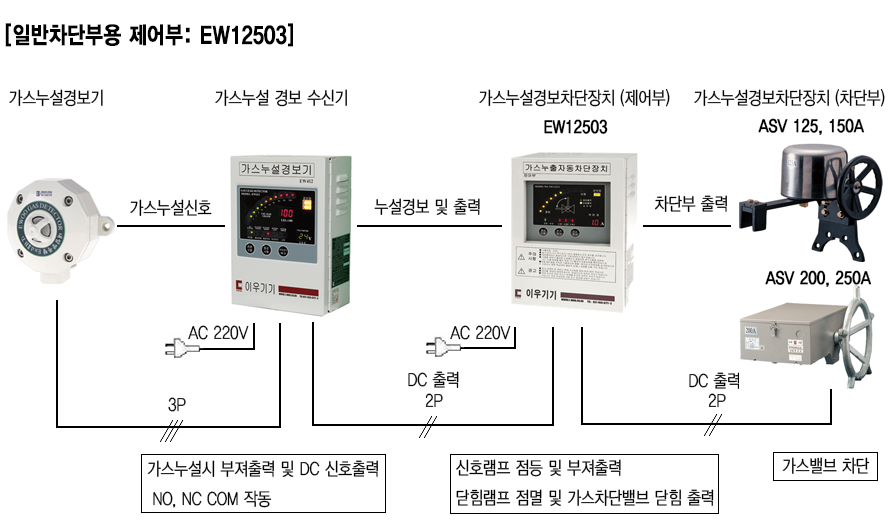

⚙️ 작동 계통도 (Operation Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
