[가스안전] 방폭형 가스누설차단장치 제어부 / 3회선 방폭 가스 밸브 컨트롤러 (EWExC103)
💡 방폭형 가스누설차단장치 제어부 (Explosion-Proof Control Unit) 요약
본 제품은 폭발 위험 지역에 설치된 방폭형 가스차단부(밸브)를 안전한 장소에서 제어하기 위한 전용 컨트롤러(제어부)입니다. 3회선(3-Channel)의 감지기 신호를 수신하여 DC 24V 전원을 방폭 밸브에 공급하며, 가스 누출 시 신속한 차단과 경보를 알리는 산업용 핵심 안전 장치입니다.
Control Unit for Explosion-Proof Gas Shut-off Device MODEL: EWExC103 (방폭 차단부용)
📊 제품 사양 (Specification)
| 항 목 | 규 격 (Standard) |
|---|---|
| 모 델 명 | EWExC103 (방폭 밸브 전용 제어부) |
| 사용전원 | AC 220V (상용 전원) |
| 사용온도 | -10°C ~ 40°C |
| 사용습도 | 0 ~ 85% Rh |
| 차단부 출력 | DC 24V (방폭 밸브 구동용) |
| 경보램프 | 황색 LED 점멸 (가스 누출 시) |
| 경보음량 | 70dB 이상 (고음량 부저) |
| 신호 입력전압 | 접점 입력 (Dry Contact) |
| 입력신호 회선수 | 3회선 (최대 3개 감지기 연동 가능) |
| 외 형 치 수 | 180(W) X 260(H) X 120(D) mm |
| 열림 접점출력 | NO / NC / COM (2EA) |
| 닫힘 접점출력 | NO / NC / COM (2EA) |
| 열림/닫힘 컨트롤 | 스위치 ON: 닫힘 / 스위치 OFF: 열림 |
| 차단부 연결선로 | 4C (열림/닫힘-2C, 열림 확인-1C, 닫힘 확인-1C) |
| 중 량 | 약 5.7kg |

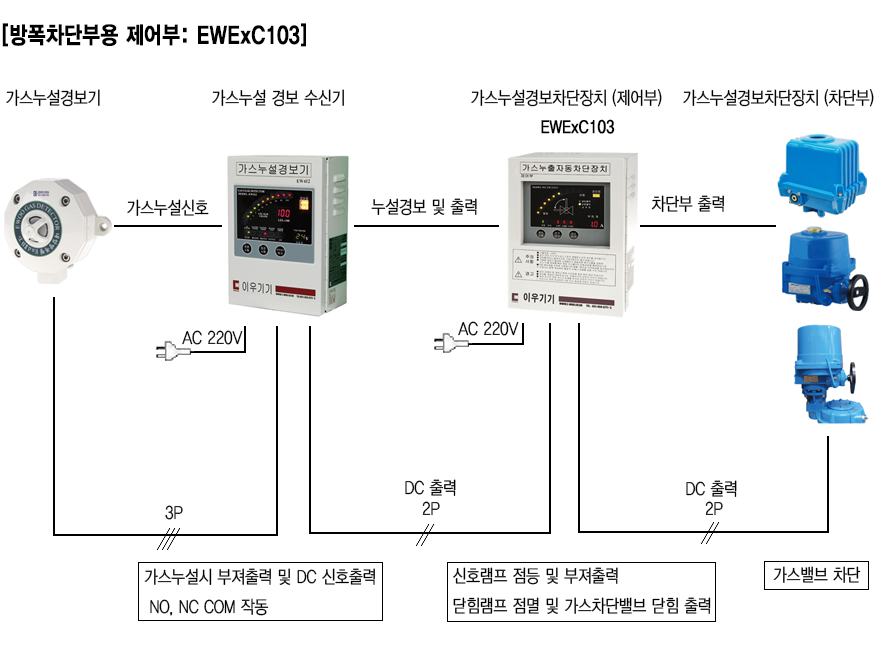

⚙️ 작동 계통도 (Operation Diagram)
가스누설차단장치(ASV) 기술 상담
배관 구경·압력 조건을 기준으로 차단 방식과 가스감지기 연동 인터록 구성을 검토해드립니다.
