가스·누액 감지 설비의 현장 신뢰를 만듭니다

[주]유한테크

📌 PRODUCT SUMMARY: 무선 가스감지기 및 누액 경보 시스템의 새로운 표준

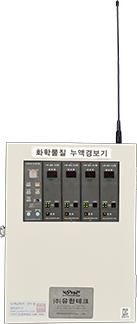

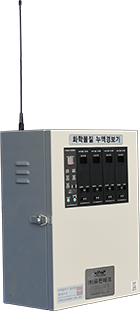

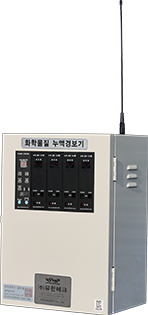

YH-RF500L RX는 배선 공사가 까다로운 산업 현장에 최적화된 고성능 무선 수신반입니다. 각종 가스감지기 및 누액감지기에서 송신하는 위험 신호를 실시간으로 수신하여 중앙에서 통합 모니터링할 수 있습니다. 최대 44채널까지 확장이 용이한 카드타입 설계와 독자적인 RF 무선 기술을 통해, 복잡한 배관 구역에서도 신뢰성 높은 안전 관리 시스템을 구축할 수 있습니다. 유해화학물질 누출 사고 예방, (주)유한테크와 상의하십시오.

슬롯 모듈 구조로 최대 44채널 확장 | 분산 경보 신호를 중앙에서 통합 모니터링

주요 특징 (Features)

✔ 고성능 무선 수신: 현장에 설치된 가스감지기 및 누액센서의 알람 신호를 무선으로 즉시 수신

✔ 설치 편의성 극대화: 별도의 신호선 포설이 불필요하여 배관/배선이 난해한 구간에 최적의 솔루션 제공

✔ 통합 중앙 모니터링: 다수의 구역에 분산된 가스·누액 감지기를 중앙 관리실에서 한눈에 관제 가능

✔ Real-Time 동기화: 현장 감지기의 출력 발생 시간과 딜레이 없는 실시간 동기화 수신 구현

✔ 유연한 확장성: 슬롯형 카드 타입 설계로 현장 상황에 맞춰 최대 44채널(CH)까지 확장 가능

✔ 호환성: 기존 유선 누액 경보 수신기(YH-200L 시리즈)와 동일한 외형 및 디자인으로 이질감 없는 설치

제 품 사 양 (Specifications)

항 목	규 격
모 델 명	YH-RF500L RX (카드타입 무선 통합 경보 수신기)
사용 전원	AC 220V 60Hz
소비 전력	Max 30W
전원 표시	황색 램프 점등 (Normal Operation)
경 보표시	적색 램프 점등 (Alarm Status)
사용 온습도	-10~40˚C, 0~80% Rh
부 져 음	70dB 이상 (1M 기준)
통신 주파수	• 447.8625 ~ 447.9875 MHz BAND (데이터 전송용 / 11채널) • 447.2625 ~ 447.5625 MHz BAND (안전시스템용 / 25채널)
수신 감도	-117 dBm (송신전력: +10 dBm)
전송 거리	Open Field 1,000m 이상 수신 (4,800bps, 10dBm, Line of Sight)
안 테 나	High Gain SMA TYPE ANTENNA
사용채널 수	1 ~ 44CH (가스감지기/누액감지기 연동)
예비 전원	• NI-Cd Battery 24V/1300mA (6채널 이하): 최대 약 90분 • NI-Cd Battery 24V/1300mA (10채널 이하): 최대 약 70분 • NI-Cd Battery 24V/2600mA (20채널 이하): 최대 약 66분

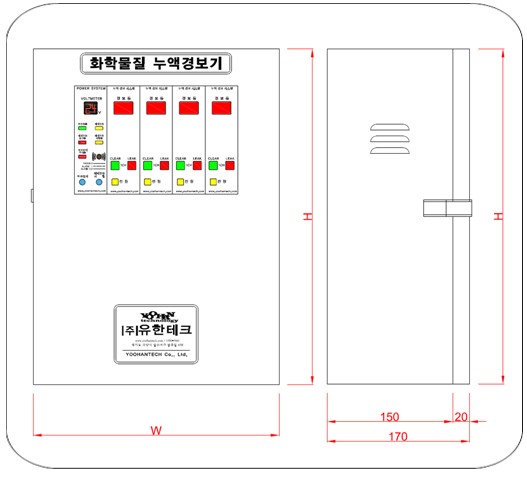

제 품 도 면 (Dimension)

무선 가스감지기 수신반 규격 및 도면 YH-RF500L

회로	Dimensions
1~2회로	H: 207 x W: 370 mm
3~4회로	H: 293 x W: 400 mm
5~6회로	H: 379 x W: 400 mm
7~8회로	H: 465 x W: 400 mm
9~10회로	H: 551 x W: 400 mm
11회로 이상	별도 주문 제작 (Custom Order)
