💡 핵심 요약: 가스와 누액을 한 번에! 확장형 통합 수신기

YH-200L은 누액 센서와 가스 센서를 동시에 연결하여 통합 모니터링할 수 있는 혁신적인 다채널 수신반입니다. 카드(Card) 타입 슬롯 방식을 채택하여 현장 규모에 맞춰 채널을 손쉽게 확장하거나 유지보수할 수 있습니다. 각 채널별 독립적인 제어와 상태 표시가 가능하여 대규모 화학 공장 및 연구소의 안전 관리에 최적화되어 있습니다.

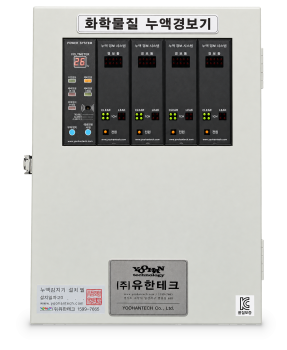

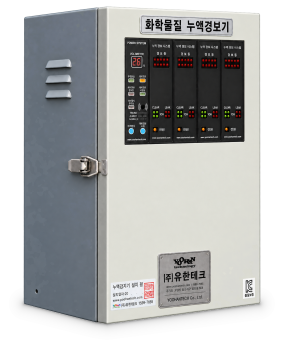

슬롯 확장형 다채널 누액 통합 경보 수신 시스템

주 요 특 징

Key Features

• 통합 관제 시스템: 가스 감지기와 누액 감지기를 하나의 수신반으로 통합 구축하여 효율적인 관리 가능
• 뛰어난 확장성: 혁신적인 슬롯형 카드(Card) 타입 설계로 채널 추가 및 유지보수(교체)가 매우 간편
• 맞춤형 설정: 감지 대상 물질 및 현장 환경에 따라 채널별 감도 및 동작 모드(Latch/Reset) 개별 설정
• 직관적 디스플레이: 채널별 상태를 즉각 파악할 수 있는 LED 표시창 및 바 그래프(Bar-Graph) 적용

Specification

제품 사양

항 목	규 격
모 델 명	YH-200L (카드타입 누액 경보 제어 수신기)
주 전원 공급	AC 110V/220V 50/60Hz (표준 AC 220V 50/60Hz)
재 질	Carbon Steel
예비전원 (옵션)	• NI-Cd Battery 24V/1300mA (6 채널 이하) 최대 약 90분 사용 • NI-Cd Battery 24V/1300mA (10 채널 이하) 최대 약 70분 사용 • NI-Cd Battery 24V/2600mA (20 채널 이하) 최대 약 66분 사용
설치 방법	Wall Mounting Type

유니트(Unit)	항 목	규 격
전원 및 충전부	입력 전원	DC 24V
	출력 전원	DC 24V (예비전원: DC 27V/200mA)
	주 전원등	녹색 LED LAMP 표시
	예비 전원등	황색 LED LAMP 표시
	예비전원 경고등	적색 LED LAMP 표시
	예비전원 시험등	황색 LED LAMP 표시
	부저정지 주의등	적색 LED LAMP 표시
	부저정지 버튼	외부입력 (Remote Reset) – 부저 정지 / 자동복귀 기능
	예비전원 시험버튼	예비전원 시험 스위치
경보부	동작전원 및 전류	DC 24V / Max 100mA
	입력 형태	No 입력
	측정 표시	CLEAR (녹색 LED), LEAK (적색 LED)
	경보 표시	LEAK 적색 LED 표시 및 경보등 적색 LED 점멸
	경보 해제	복귀스위치 - 자동 or 수동 (Manual-Reset Switch)
	경보 출력	부저 - SPDT Relay Dry Contact Signal Output

누액감지기 설치 사례 확인

산업 현장 적용 사례를 확인하고, 설비 조건에 맞는 구성 및 적용 방안을 상담받으세요.

업무시간 상담 · 평일 09–18

📞 전화 문의 📌 설치 사례 보러가기

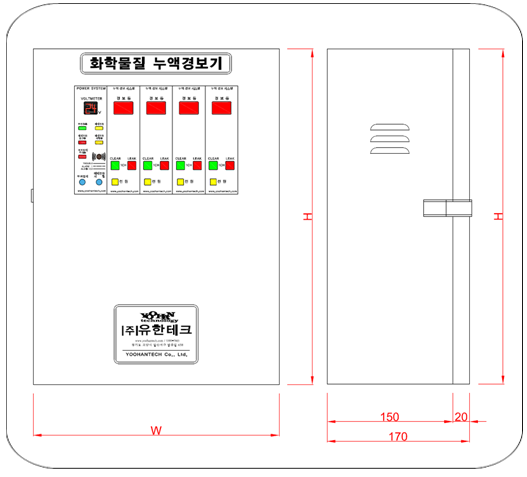

Dimension

설치 치수 및 도면

회로수	가로(W)
1회로	H: 207 x W: 370 mm
2~4회로	H: 293 x W: 400 mm
5~6회로	H: 379 x W: 400 mm
7~8회로	H: 465 x W: 400 mm
9~10회로	H: 551 x W: 400 mm
11회로 이상	별도 주문 제작 (문의)
