💡 핵심 요약: 최대 44채널, 대규모 현장을 위한 무선 통합 관제 수신기

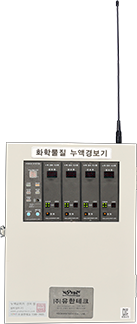

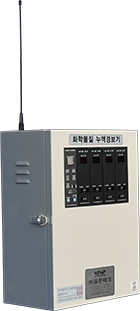

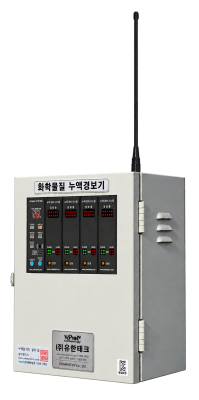

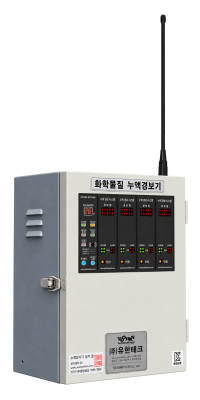

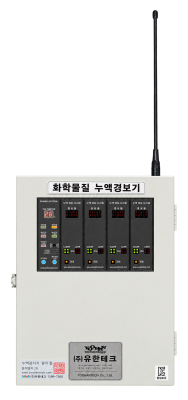

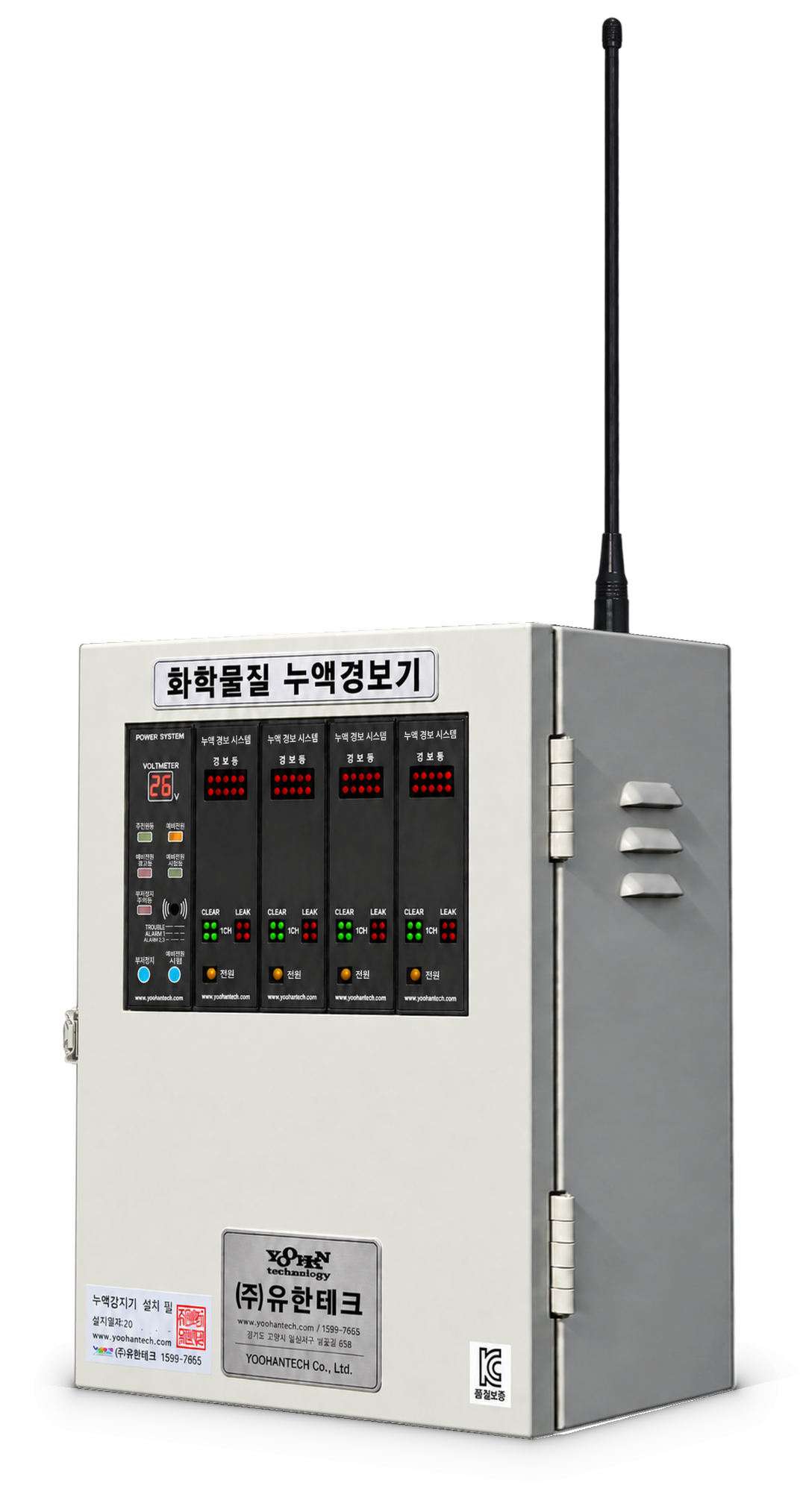

YH-RF500L RX는 여러 개의 무선 송신기 신호를 한곳에서 수신하여 관리하는 고성능 카드타입 무선 통합 경보 수신기입니다. 슬롯 방식의 카드 타입을 채택하여 최대 44채널까지 유연하게 확장할 수 있어 대규모 공장이나 연구소에 적합합니다. 수신과 동시에 전면부의 조광 램프와 부저가 작동하여 즉각적인 위험 상황 전파가 가능합니다.

슬롯 모듈 구조로 최대 44채널 확장 | 분산 경보 신호를 중앙에서 통합 모니터링

핵 심 기 능

Key Features

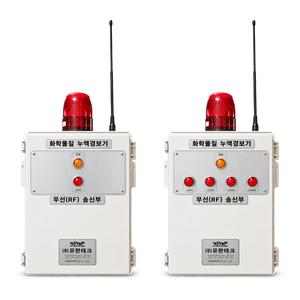

• 무선 알람 수신: 원격지 송신기로부터 누액/가스 경보 신호를 무선으로 수신하여 관제
• 설치 편의성: 신호선 배선 공사가 불필요하여 복잡한 현장에도 손쉽게 설치 가능
• 중앙 집중 관제: 산재된 누액감지기 및 가스감지기를 한곳에서 통합 모니터링
• 실시간 동기화: 현장 발생 시간과 지연 없이 동일하게 수신하여 즉각 대응 가능
• 무한 확장성: 혁신적인 카드 타입 슬롯 장착 방식으로 최대 44채널까지 유연하게 확장
• 호환성: 유한테크 표준 수신기(YH-200L 시리즈)와 동일한 외형 및 디자인 적용

Specification

제품 사양

항 목	상 세 규 격
모 델 명	YH-RF500L RX (카드타입 무선 통합 경보 수신기)
사용 전원	AC 220V 60Hz
소비 전력	Max 30W
전원 표시	황색 램프 점등
경보 표시	적색 램프 점등 (시각 알림)
사용 온습도	온도: -20~60˚C / 습도: 0~80% RH
부 져 음	70dB 이상 (1M 거리 기준)
주 파 수	• 447.8625 ~ 447.9875Mhz BAND (데이터 전송용/11채널) • 447.2625 ~ 447.5625Mhz BAND (안전시스템용/25채널)
수신 감도	-117 dBm (송신전력: +10 dBm)
전송 거리	1000m 이상 (100% 수신 성공, 4,800bps, 10dBm, Line of Sight)
안 테 나	SMA TYPE ANTENNA
확 장 성	카드 타입 슬롯 장착 방식 (최대 44채널 확장 가능)
예비 전원	• NI-Cd Battery 24V/1300mA (6 채널 이하) 최대 약 90분 사용 • NI-Cd Battery 24V/1300mA (10 채널 이하) 최대 약 70분 사용 • NI-Cd Battery 24V/2600mA (20 채널 이하) 최대 약 66분 사용

📄

제품 데이터시트

📥 데이터시트 다운로드

누액감지기 설치 사례 확인

산업 현장 적용 사례를 확인하고, 설비 조건에 맞는 구성 및 적용 방안을 상담받으세요.

업무시간 상담 · 평일 09–18

📞 전화 문의 📌 설치 사례 보러가기

DIMENSION

제품 도면

YH-200L 설치 치수 및 외형도

회로수	Dimensions
1~2회로	W: 207 x H: 370 mm
3~4회로	W: 293 x H: 400 mm
5~6회로	W: 379 x H: 400 mm
7~8회로	W: 465 x H: 400 mm
9~10회로	W: 551 x H: 400 mm
11회로 이상	별도 주문 제작 (Custom)
