GC-3200Rx-Ex-D-IR 핵심 요약 (Product Summary)

GC-3200Rx-Ex-D-IR은 내압 방폭 구조(Ex d IIB+H2 T6) 인증을 받은 수신부 일체형 적외선(NDIR) 가스감지기입니다. 위험 지역 내에서 별도의 수신반 없이 가연성 가스, 이산화탄소(CO2), 냉매 가스 등을 정밀하게 측정하며, 현장에서 즉시 농도 확인 및 경보 발령이 가능한 고성능 산업 안전 솔루션입니다.

방폭형 수신부 일체형 적외선 가스감지기
MODEL: GC-3200Rx-Ex-D-IR

Name: [방폭/일체형] 적외선 가스감지기 GC-3200Rx-Ex-D-IR (CO2/가연성/냉매 정밀 측정)
Brand: 유한테크
SKU: GC-3200Rx-Ex-D-IR
Availability: InStock

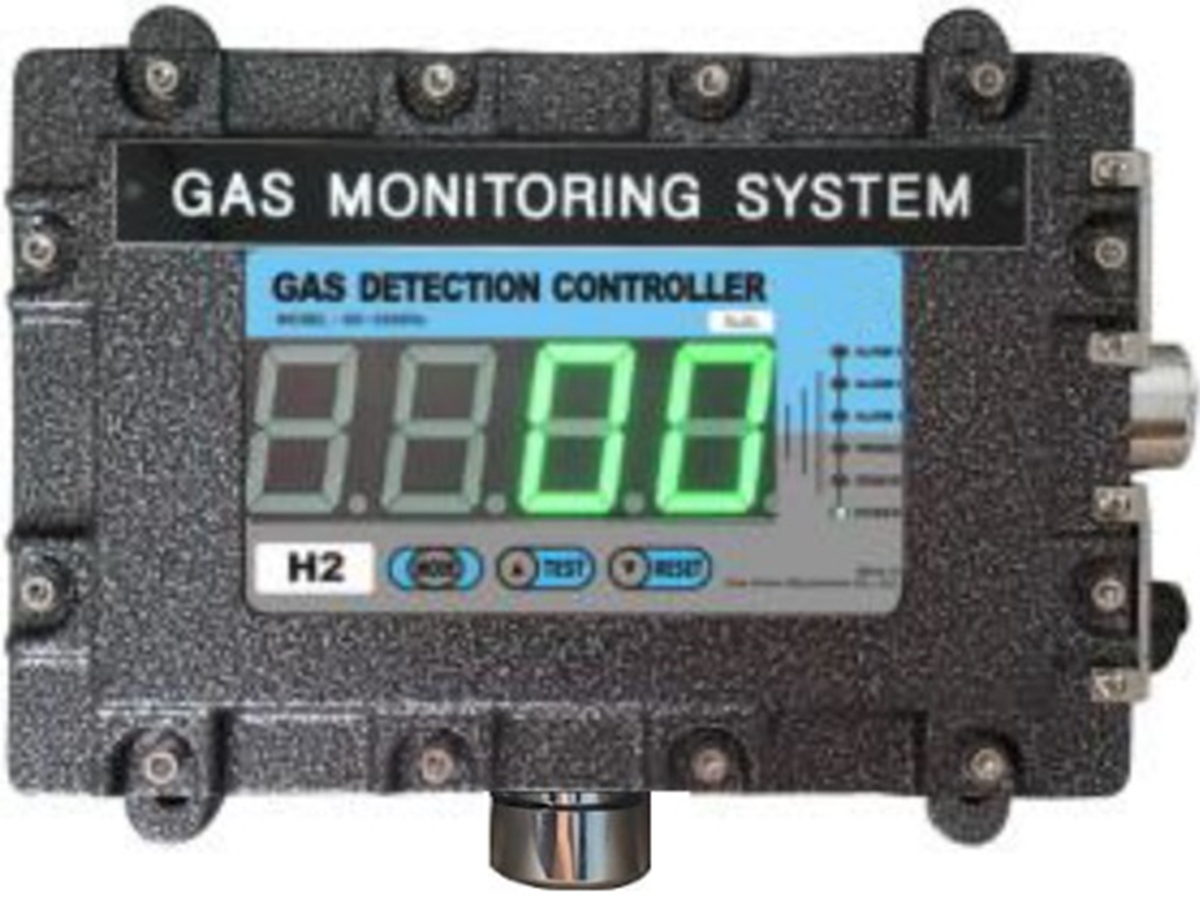

방폭형 수신부 일체형 적외선 가스감지기 GC-3200Rx-Ex-D-IR 정면 사진

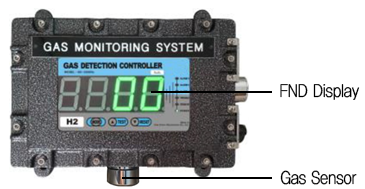

1.8인치 대형 2컬러 FND 디스플레이 탑재

주요 측정 대상 가스

■ 가연성 및 일반 산업 가스: 이산화탄소(CO2), 아산화질소(N2O), 메탄(CH4), 부탄, 프로판, 아세틸렌, 에틸렌, 벤젠, 톨루엔 및 기타 VOCs
■ 냉매(Refrigerant) 가스: SF6, R-1234YF, R-507, R-1234ze, R-125, R-134a, R-404a, R-407a, R-407f, R-410, R-449 등

(※ 주문 시 Ordering Information 참조)

제품 특징 및 장점

■ 폭발 위험 지역에 최적화된 안전 솔루션

• 내압 방폭 인증 (Ex d IIB+H2 T6, KCs) 및 방수/방진 (IP66) 획득
• 다양한 측정 원리를 적용하여 가연성, CO2, N2O, Freon 가스 정밀 측정
• 1.8인치 대형 2컬러 디지털 표시창 및 경광등 적용으로 원거리 식별 용이
• 화학공장, 반도체 라인, 산업 플랜트 등 위험 지역 설치 적합
• 마이크로프로세서 기반의 스마트한 자가 진단 기능 내장

■ 검증된 고성능 적외선 센서 기술

• 가연성, CO2, 냉매 가스 전용 고정밀 적외선(NDIR) 센서 탑재
• 탁월한 가스 선택성으로 간섭 가스에 의한 오작동 최소화

■ 안전하고 편리한 사용자 인터페이스

• 4 Digit OLED 디스플레이로 선명한 농도 값 확인
• 표준 4-20mA 아날로그 출력 지원
• RS-485 Modbus 통신 지원으로 중앙 모니터링 시스템 구축 용이
• 전면 버튼(마그네틱 바)을 통한 간편한 설정 변경 및 현장 교정
• 3단 경보 LED 및 Relay 접점 출력 내장
• (Option) RF 무선 통신 모듈 적용 시 최대 1.6km 무선 데이터 전송 가능

■ 탁월한 경제성과 설치 편의성

• 수신부 일체형 구조로 별도 수신반 불필요 (비용 절감)
• 마그네틱 바를 이용한 간편한 1인 교정
• 플러그인(Plug-in) 타입 센서 적용으로 유지보수 최소화
• 세련된 디자인의 벽걸이(Wall Mount) 구조로 설치 용이
• 장기적인 신뢰성 보증 및 내구성 확보

제품 상세 사양 (Specifications)

항 목	상세 규격
측정 가스	CO2, N2O, Flammable gases, Refrigerant (SF6, R-410 등 다수)
농도 표시	1.8” 2 Color, 0.75” FND 4-Digit 2 Color (대형 표시창)
측정 범위	0-100%LEL, 0-2000ppm, 0-100%VOL (가스별 상이)
센서 방식	NDIR Sensor (비분산 적외선 방식)
측정 형태	Diffusion Type (대기 확산식)
경보 설정	3-stage Alarm, Trouble LED / 사용자 임의 3단계 설정 가능
경보 표시	Visual: LED (Alarm/Trouble/Warning), Audible: Buzzer (90dB)
경보 해제	Reset (수동 복귀 / 자동 복귀 선택)
경보 출력	• Relay: SPDT, AC 250V/1A (Alarm 1, 2, 3) • 1st Alarm: 12V or 24V DC Output
출력 신호	• Analog: 4-20mA DC / Full Scale (PWM) • Digital: RS-485 Modbus (Option)
무선 통신(Opt)	262-264 MHz / Max 1.6km (개활지 기준)
주요 기능	Self Test(자가진단), Span, Auto Zero, Gas Mode
동작 환경	-20℃ ~ +60℃ / 5 to 99% RH (Non-Condensing)
재 질	Detector(ABS), Sensor(PVC), Alarm unit(Polycarbonate)
전 원	Standard: AC 90~250V / Option: 24V DC

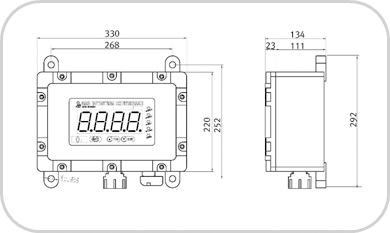

크 기	220(W) x 330(L) x 145(H)mm
설치 방식	Wall Mounting Type (벽걸이형)
중 량	App 13kg (표준), 17Kg (경광등 부착형)
