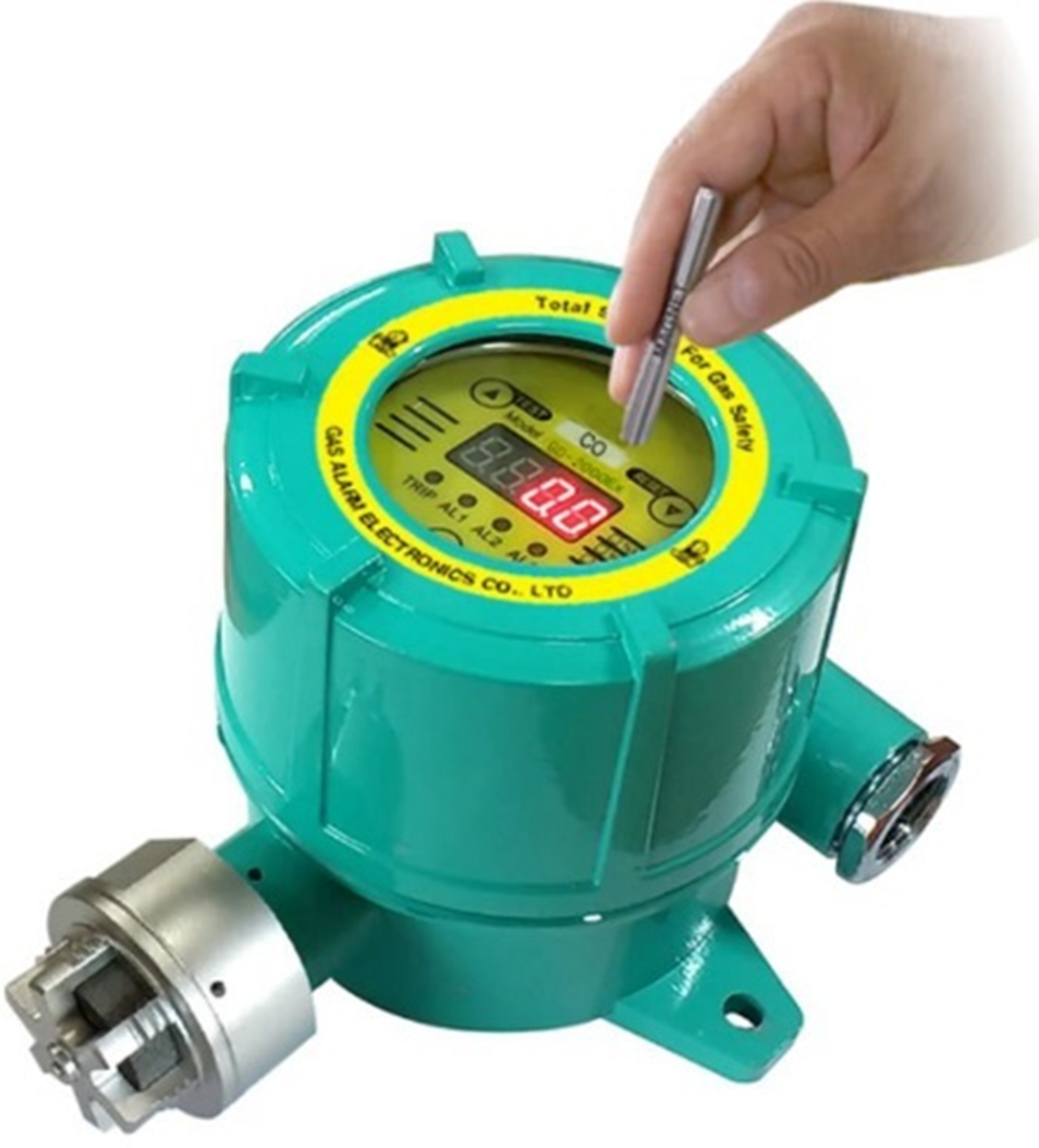

MODEL: GD-2000Ex-TOX
|
측정 대상 가스 |
O2, NH3, SO2, SO3, CL2, CO, HCL, HCN, NO, NO2, H2S, H2Se, CH3SH, CLO2, PH3, AsH3, SiH4, O3, HF, F2, CHCL3, CH3COOH, MCS, C7H8, MEK, DMAC, MeOH, C2H5OH, DMS, N2, C6H6, NMP, HNO3, B2H6, Br2, BCl3, VCM, COCl2, AA, AN, DMF, SM, DMX, HCHO, EO, IPA, C2H6S, CH2CL2, H2, VOCs, H3NO, Etc... 등 (이외의 가스 감지기는 문의)
※ 주문 시 Ordering Information 참조
|
특 징 |
최적의 가스 감지 측정 솔루션 제공
• 내압 방폭 구조로서 폭발 위험지역에 설치하여 산소 및 유독성 가스를 연속적으로 감지
• 화학공장, 반도체공장, 산업플랜트 등 적용
• 국내 및 국제 규격의 방폭인증 ATEX, IECEx, KCs (Ex d IIC T6), 방진 및 방수 (IP66)
검증된 센서 기술 적용
• 산소 Gas전용 갈바닉전지식 센서
• 독성 Gas전용 전기화학식 센서
• 우수한 선택성 및 방해가스 영향 최소화
안전하고 편리한 사용
• 디지털로 측정 농도 표시 (LCD or OLED 표시)
• 표준 4-20mA 출력, Relay Dry Contact (Option)
• RS-485 디지털 통신 제공 (Option)
• 마그네틱 바에 의한 설정 값 변경 및 교정기능 제공
• RF 통신을 이용 무선 수신부 연결 사용 (Option), 통달거리 = 개활지 최대 1.6km
탁월한 경제성
• 간편한 작동 방법 및 1인 교정 가능
• 유지보수 최소화 및 플러그인 센서 적용
• 장기적인 신뢰성 보증
다양한 ACCESSORIES (Option)
• DUST FILTER, RAIN COVER, SPLASH GUARD, COLLECTING CONE, 덕트 설치용 캡, 교정 캡
|
제품 사양 |
| 항 목 | 규 격 |
| 측정가스 | O2& Toxic Gases (CO, NH3, CL2, HCL, ETO, etc…) |
| 측정방식 | Electro Chemical Sensor |
| 측정형태 | 대기 확산식 (Diffusion Type) |
| 측정범위 | 0-25%VOL & 0-Full ppm, (Refer to Toxic Gas Measuring Range 참조) |
| 측정 값 표시 | 3½ FND4 Digit or LCD Display |
| 보정 | Non-intrusive Control With a Magnet (Calibration, maintenance alarm setting) |
| 정 확 도 | ±3% |
| 반응속도 | 90% Scale for 20 Sec |
| 작동온도 | -20℃ ~ +55℃ |
| 작동습도 | 5 to 95% RH (Non-Condensing) |
| 경보출력신호 | • Option: 250V1A / 3-SPST Relay Contact (2Stage alarm, 1-Trouble) • Option: 감지기 전원사용 DC24V 경광등 및 부저 동작 |
| 출력신호 | 4 to 20mA DC / Full Scale, Option: Digital RS-485 Modbus |
| 전 원 | DC 24V (Normal) / DC 18 -31V (Free Voltage) |
| 신호전선 | CVVS or CVVSB 1.25 SQ X 3 Wires |
| 신호전선거리 | • Power+Signal (Cable: 3-Wire) 1.5Sq(AWG16) 2.5Km 이내 • RS-485 data communication cable: 1 pair (UL2919 RS-485) / 1000m max |
| 주파수 및 통달거리 | 262~264 MHZ (Max 1.6km (Option)) |
| 크 기 | 155mm(W) X 180m(L) X 115mm(H) |
| 무 게 | • Above: 1.7Kg (표준/Aluminum Cast), 1.9Kg (경광등 부착형) • Above: 3.5Kg (표준/SUS-304), 4.7Kg (경광등 부착형) |
| 재 질 | Cast Aluminum, (SUS-304, 316 = Option) |
| 방폭인증 | Ex d IIC T6 (KCs, IECEx, ATEX), IP-66 |
| 전선도관 | G, NPT 1/2” or 3/4", M20 (G 3/4” 표준사양) |
| 설치방식 | Wall Mount, Duct Mount, 2“ Pole Mount Station |
|
옵 션 |
|
|
|
|
|
| Dust Filter Type | Remote Type | Insert Type | Alarm Beacon |
|
액세사리 |
|
|
|
|
| Cable gland | Beacon & Sounder | Splash guard |
|
|
|
|
| Rain cover | Collecting-cone | Wireless |
|

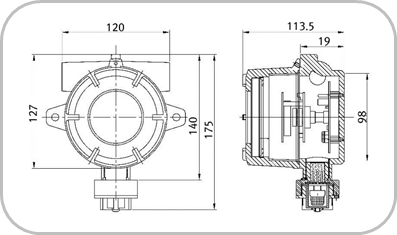

치 수 |
|
기 능 |
|
|
가스감지기 부착 방폭 알람경광등과 연동되어 동작 (Option) • Normal: 초록색 LED • Alarm: 빨간색 LED 점멸, 부저 동작 (95dB) • Trouble: 노란색 LED |
