가스·누액 감지 설비의 현장 신뢰를 만듭니다
💡 핵심 요약: 누출 감지와 비산 방지를 동시에! 스마트 플랜지 안전 밴드

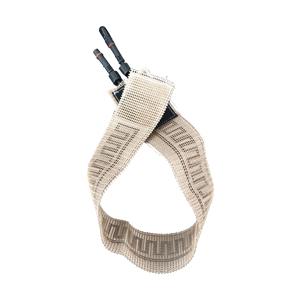

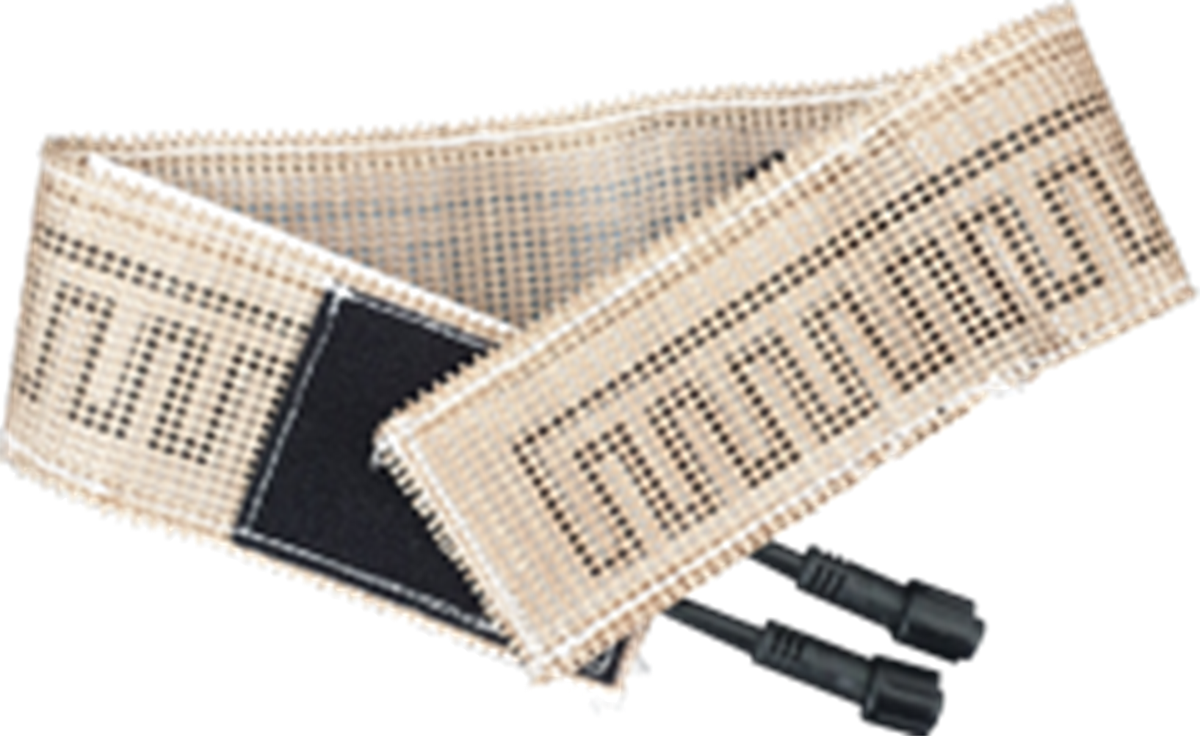

LDJSS-TEF-FB는 배관 플랜지 이음부의 화학물질 누출을 10초 이내에 감지하고, 고압 분출(비산)을 물리적으로 차단하는 방폭형 일체형 안전 밴드입니다. 내화학성이 뛰어난 테프론 소재와 방폭 인증(Ex ia IIC T6) 센서를 결합하여 화관법 규제 준수는 물론 화재 및 인명 사고를 원천적으로 예방합니다.
|
|
|
| 재 질 | 상 세 규 격 | 체 결 방 식 |
|
• 외부 : Teflon (내화학성/내열성) • 내부 : Teflon Coated Glass Fiber • 감지부 : Teflon Shield Sensor |
• 사용 압력 : Max 30kg/cm^2 • 사용 온도 : -100 ~ +287℃ • Size : 전 규격 주문 제작 가능 |

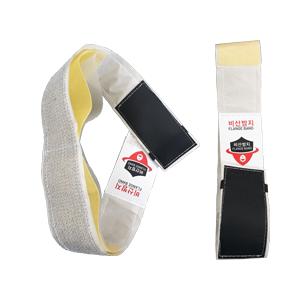

• 벨크로(Velcro) + 끈 이중 체결 (탈부착 및 유지보수 용이) |
KCS 방폭 안전인증 (Hazardous Area)
- ✔ 인증번호: 17-KB2BO-0710X (Ex ia IIC T6) - 본질안전 방폭구조
주요 감지 대상 물질
• Oil 및 유기용제: 절연유, 엔진오일, OMCTS, 타르유, TDA, TDI, 벤젠, 톨루엔, 자일렌 등
• 유해 화학물질: 황산, 염산, 질산, 가성소다 등 모든 산성/알칼리성 용액
핵심 특징 (Features)
- • 비산 방지: 고압 누출 시 화학물질의 사방 분출을 막아 작업자 안전 확보
- • 초고속 감지: 누액 발생 시 모든 화학물질을 10초 이내에 센싱하여 경보 송출
- • 우수한 내구성: 내열성, 내화학성이 검증된 최고급 테프론(Teflon) 소재 사용
- • 화재 예방: 인화성 물질 누출을 즉시 감지하여 화재/폭발 사고 예방
- • 맞춤 제작: 현장 배관 규격에 맞는 최적화된 사이즈 주문 제작
|
|
화재 및 안전사고 근본 차단 • 벤젠, 톨루엔 등 고위험 인화성 용액 누출을 즉시 감지하여 대형 화재 방지 • 단 한 방울의 미세 누액(Leak)에도 즉각적인 알람 경보 작동 |
|
|
유지보수 비용 절감 (모듈형 설계) • 누액 발생 시 전체 교체가 아닌, 오염된 누유 감지 PAD만 간편하게 교체 가능 • 반영구적인 테프론 밴드 바디로 장기적인 비용 절감 효과 |
|
|
현장 맞춤형 제작 (Customizing) • JIS, ANSI 등 규격 외 특수 플랜지, 밸브 등 다양한 형태 맞춤 제작 가능 • 사용 환경(온도, 압력, 화학물질 종류)에 따른 최적의 센서 적용 |
BAND SIZE (표준 규격표)
| JIS 표준 규격
|
플랜지 Size |
10k 압력 | 20k 압력 | ||
|
BAND 폭(mm) |
BAND 길이(mm) |
BAND 폭(mm) |
BAND 길이(mm) |
|
| 15 | 55 | 450 | 55 | 450 |
| 20 | 55 | 450 | 55 | 450 |
| 25 | 55 | 530 | 55 | 530 |
| 32 | 55 | 530 | 55 | 530 |
| 40 | 55 | 550 | 55 | 550 |
| 50 | 55 | 610 | 55 | 610 |
| 65 | 55 | 650 | 55 | 650 |
| 80 | 55 | 700 | 55 | 750 |
| 100 | 55 | 800 | 55 | 830 |
| 125 | 55 | 900 | 60 | 980 |
| 150 | 55 | 1000 | 60 | 1100 |
| ANSI 표준 규격
|
플랜지 Size |
플랜지 Size |
150lb 압력 | 300lb 압력 | ||
|
BAND 폭(mm) |
BAND 길이(mm) |
BAND 폭(mm) |
BAND 길이(mm) |
||
| 1/2 | 15 | 55 | 450 | 55 | 450 |
| 3/4 | 20 | 55 | 450 | 55 | 500 |
| 1 | 25 | 55 | 500 | 55 | 500 |
| 1 1/4 | 32 | 55 | 500 | 55 | 540 |
| 1 1/2 | 40 | 55 | 500 | 55 | 620 |
| 2 | 50 | 55 | 600 | 55 | 620 |
| 2 1/2 | 65 | 55 | 670 | 55 | 720 |
| 3 | 80 | 55 | 720 | 65 | 780 |
| 4 | 100 | 55 | 840 | 65 | 920 |
| 5 | 125 | 55 | 920 | 75 | 1000 |
| 6 | 150 | 55 | 1000 | 75 | 1120 |
✔ 화관법(화학물질관리법) 준수 필수 항목 [시행규칙 별표5]
"플랜지 이음부에는 누출 확산을 방지하기 위한 조치(플랜지 가드/밴드 설치)를 해야 한다"
누액감지기 제품 문의 및 기술 상담
취급 물질 특성과 누액 환경에 따라 감지 가능 여부와 적용 방안을 안내드립니다.
